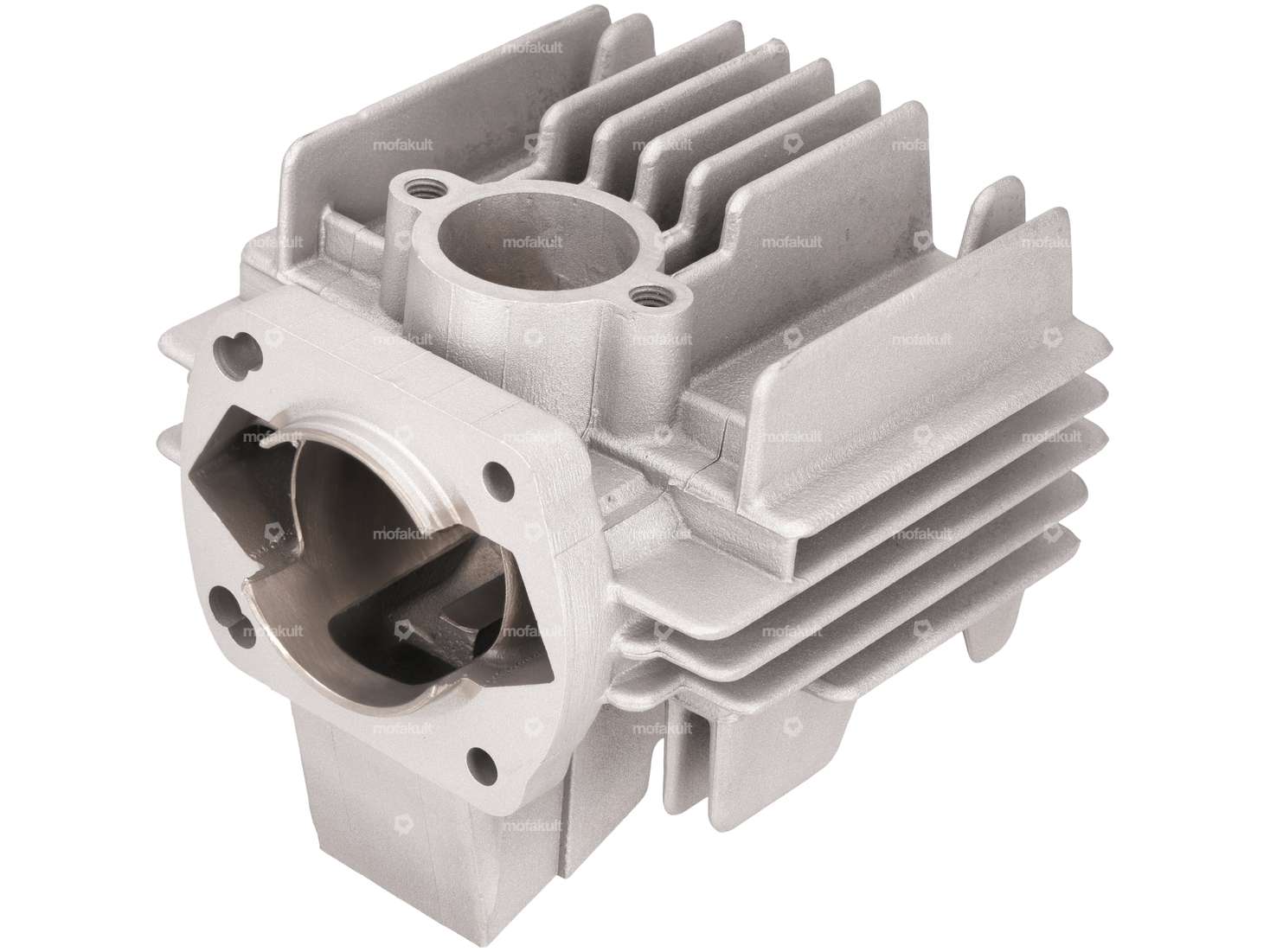

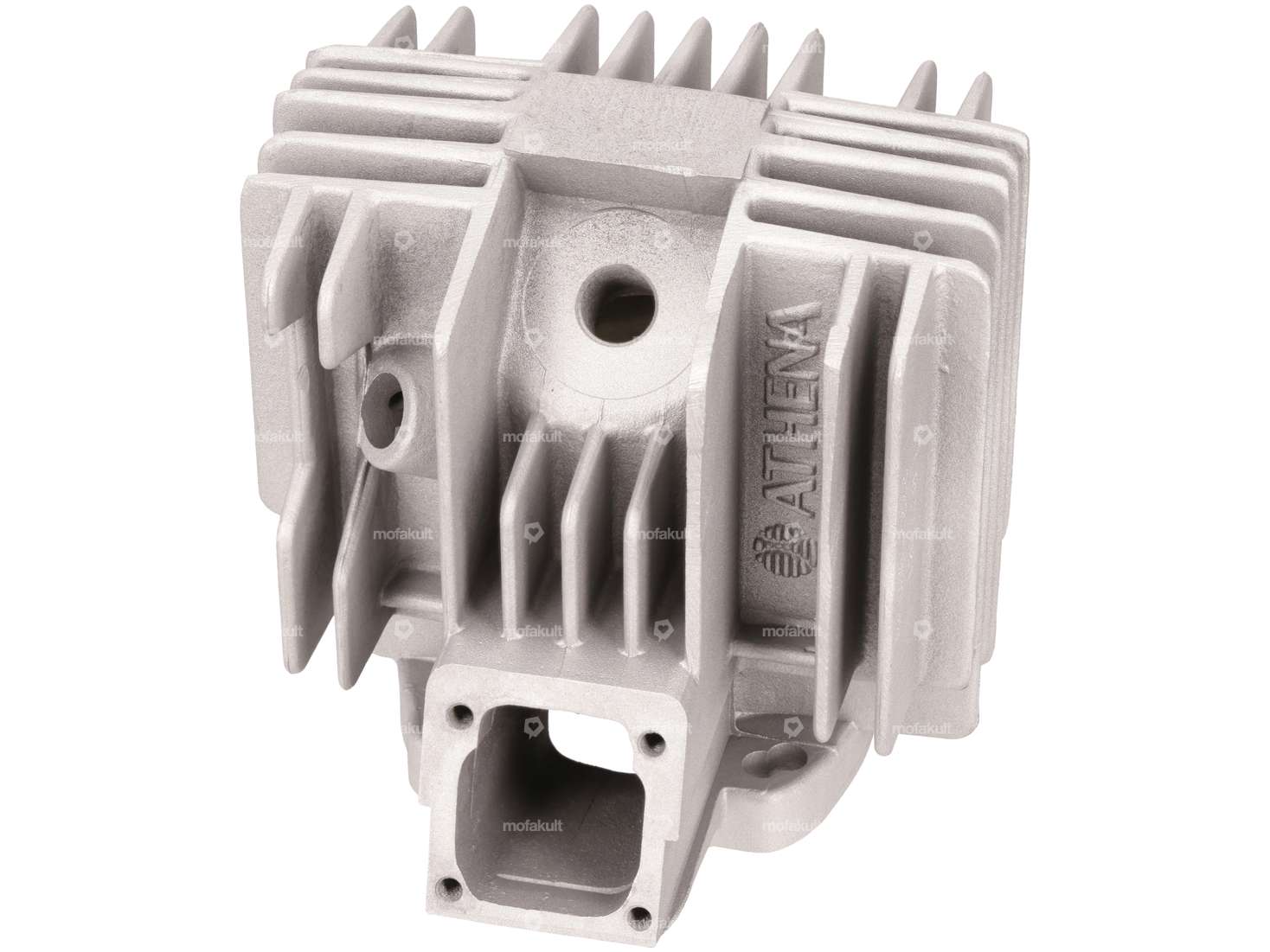

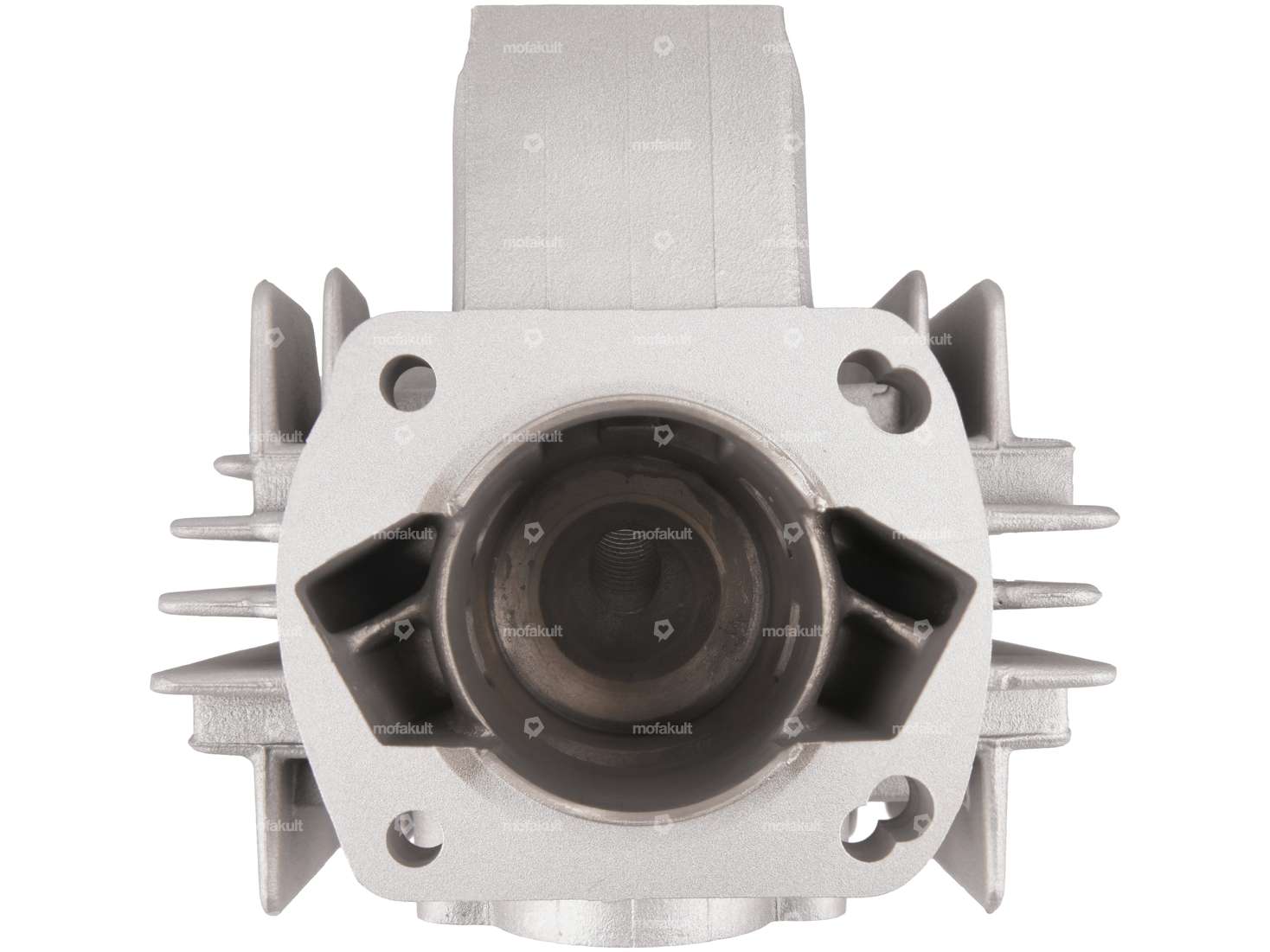

Cylindre nominal de la marque Athena pour les moteurs Sachs 504 (avec adaptations), 505 & ; 508, qui ont été montés entre autres sur les cyclomoteurs Hercules Prima M, 2, 3, 4, 5 et Optima.
Grâce au grand diamètre d'admission, aux passages de roue et à l'échappement, ce cylindre tuning apporte une augmentation considérable de la puissance.
Caractéristiques techniques du cylindre:
- Diamètre de raccordement de la tubulure d'admission : 19 mm et 24 mm
- Ø ; intérieur bride d'échappement : 20 mm
- Ø ; raccordement bride d'échappement : 25.7 mm
- Distance entre les goujons de la bride d'échappement : 50 mm
- Ø ; filetage bride d'échappement : M8
- Ø ; col du cylindre : 51.6 mm
- Course : 44 mm
- Trou : 48.0 mm
- Filetage pour décompresseur : M10 x 1.5 mm

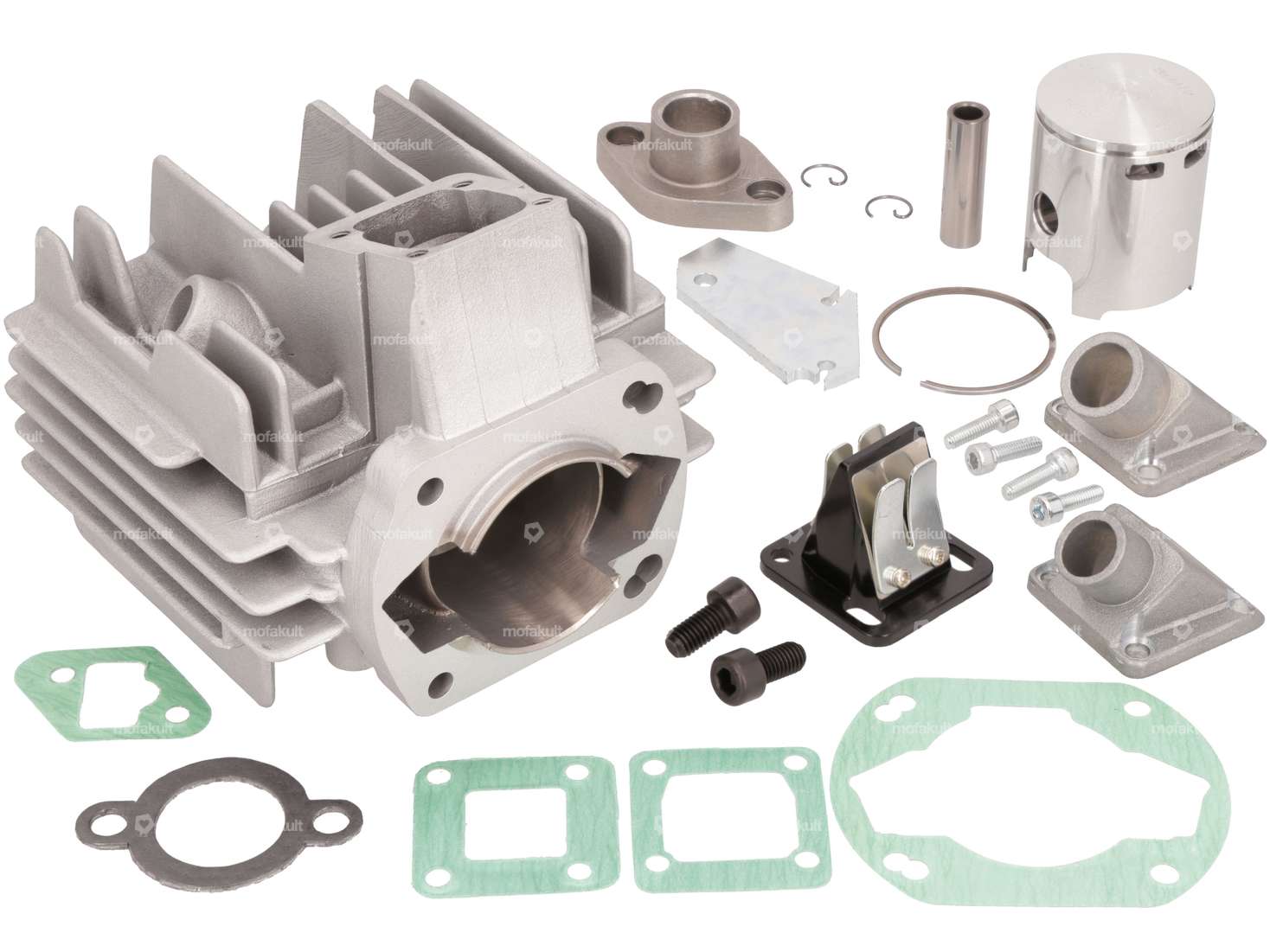

La tubulure d'admission avec système à membrane pour carburateur Dell'Orto SHA ou PHBG et bride d'échappement est comprise dans la livraison.
Remarques:
Il faut utiliser des bougies à filetage long.
Sur les moteurs suisses 504 (course de 42 mm), il faut apporter les modifications suivantes au cylindre:
- Adaptation du pied de cylindre et du joint selon la figure 6. .
- Le pied de cylindre doit être dévissé afin que la compression soit à nouveau adaptée par la course plus courte, nous recommandons de régler une arête d'écrasement de 0,8 - 1,0 mm.
- Sur le modèle avec levier d'embrayage extérieur, il faut allonger l'aspiration, sinon le carburateur risque de toucher le levier d'embrayage.
Comme l'expérience montre que les plaquettes de membrane en acier fournies peuvent se casser, nous recommandons de les remplacer par des plaquettes de membrane en carbonite. Tu les trouveras, ainsi que d'autres pièces adaptées, dans les accessoires.
Produit de qualité du fabricant italien Athena.
| Fabricant | Athena |
| Matériau | Aluminium |
| Surface | sablé |
| Champ d'application | Tuning |
| Course du vilebrequin | 44 mm |
| Distance entre les trous de l'entrée | 32.5 mm |
| Ø du col du cylindre | 51.8 mm |
| Ø sortie extérieure | 26 mm |
| Diamètre nominal | 48 mm |
| Ø intérieur de la sortie | 19.4 mm |
| Ø intérieur de l’entrée | 14.7 mm, 17.8 mm |
| Fenêtre d'admission | 31.9 x 36.2 |
| Distance entre les trous de sortie | 50 mm |
| Filetage entrée | M5x0.8 (filetage standard) |
| Schéma des trous [mm] | 56/60 x 56 |
| Ø de l’axe du piston (B) | 12 mm |
| Type de sortie | droit, pincé |
| Nombre de points de fixation | 4 pcs |
| Filetage sortie | M8x1.25 (filetage standard) |
| Décompresseur | M10x1.5 |
| Camouflé | Non |
| Sachs | 505 (avec pédalier) - 1A (AT), 2A (HG) 508 - 1 A |
| Hercules | Prima - 2, 3, 4, 5, Optima |
