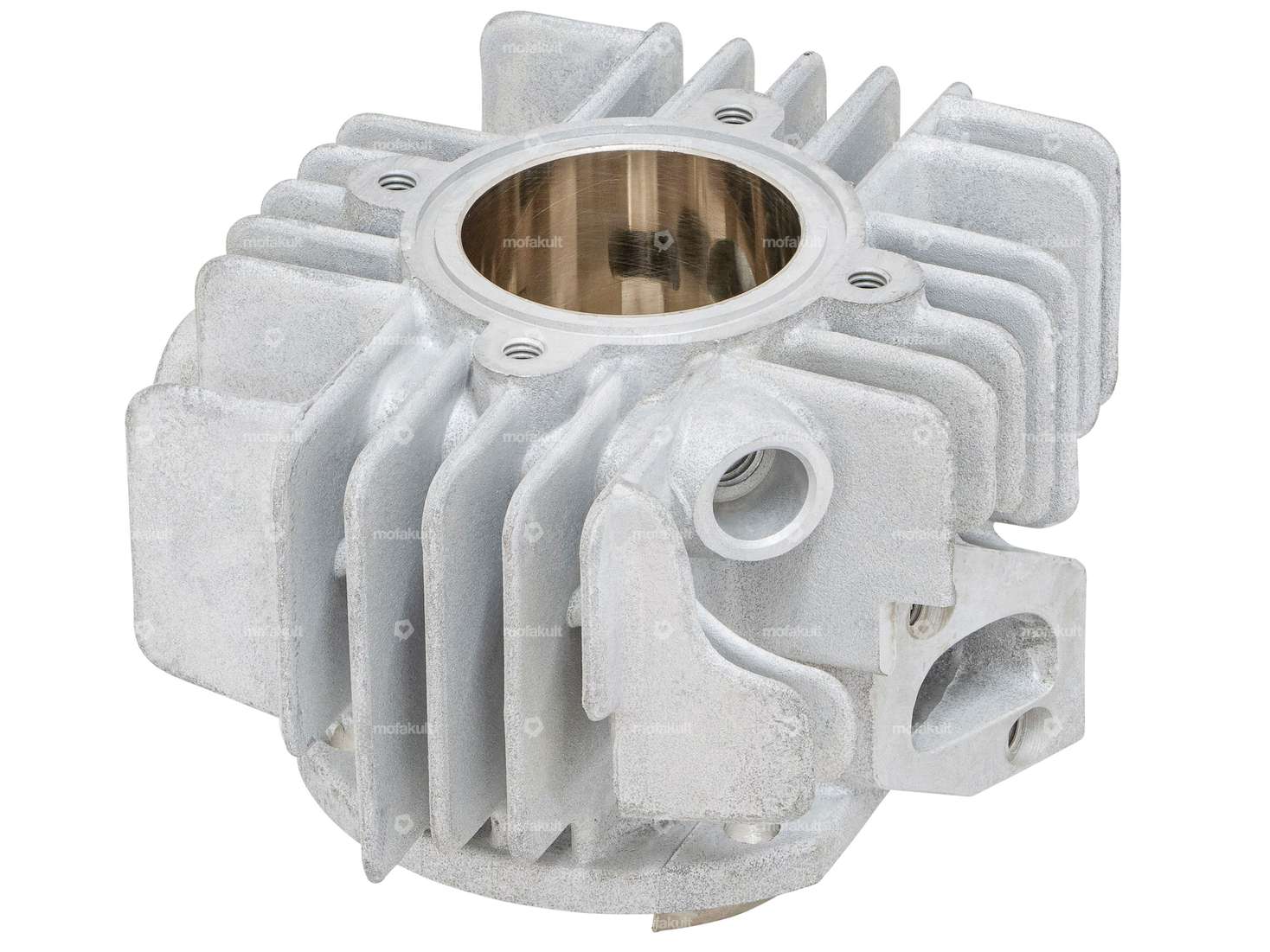

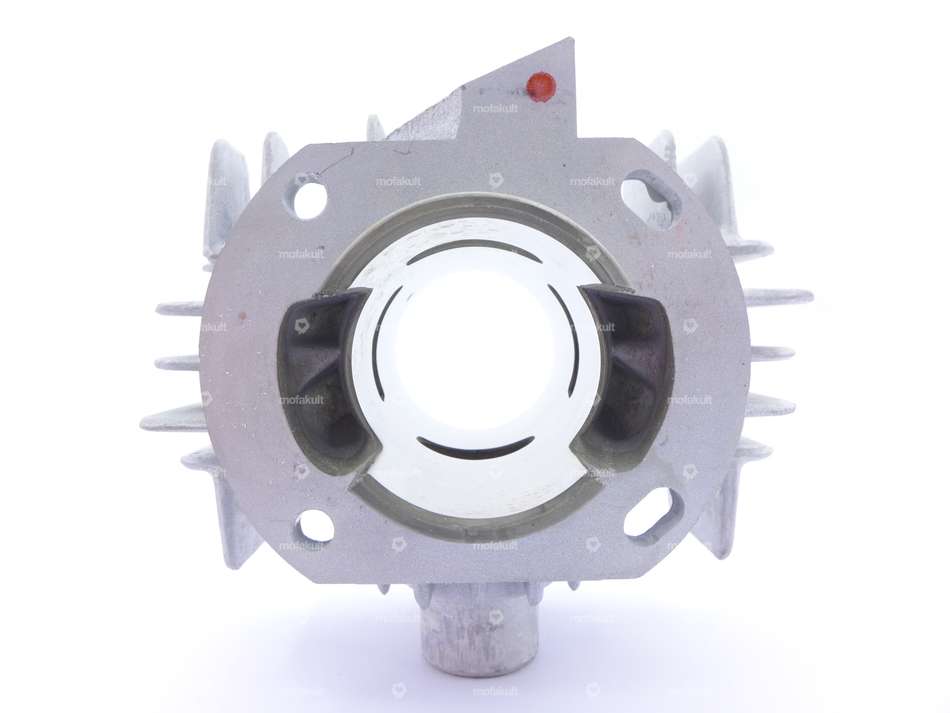

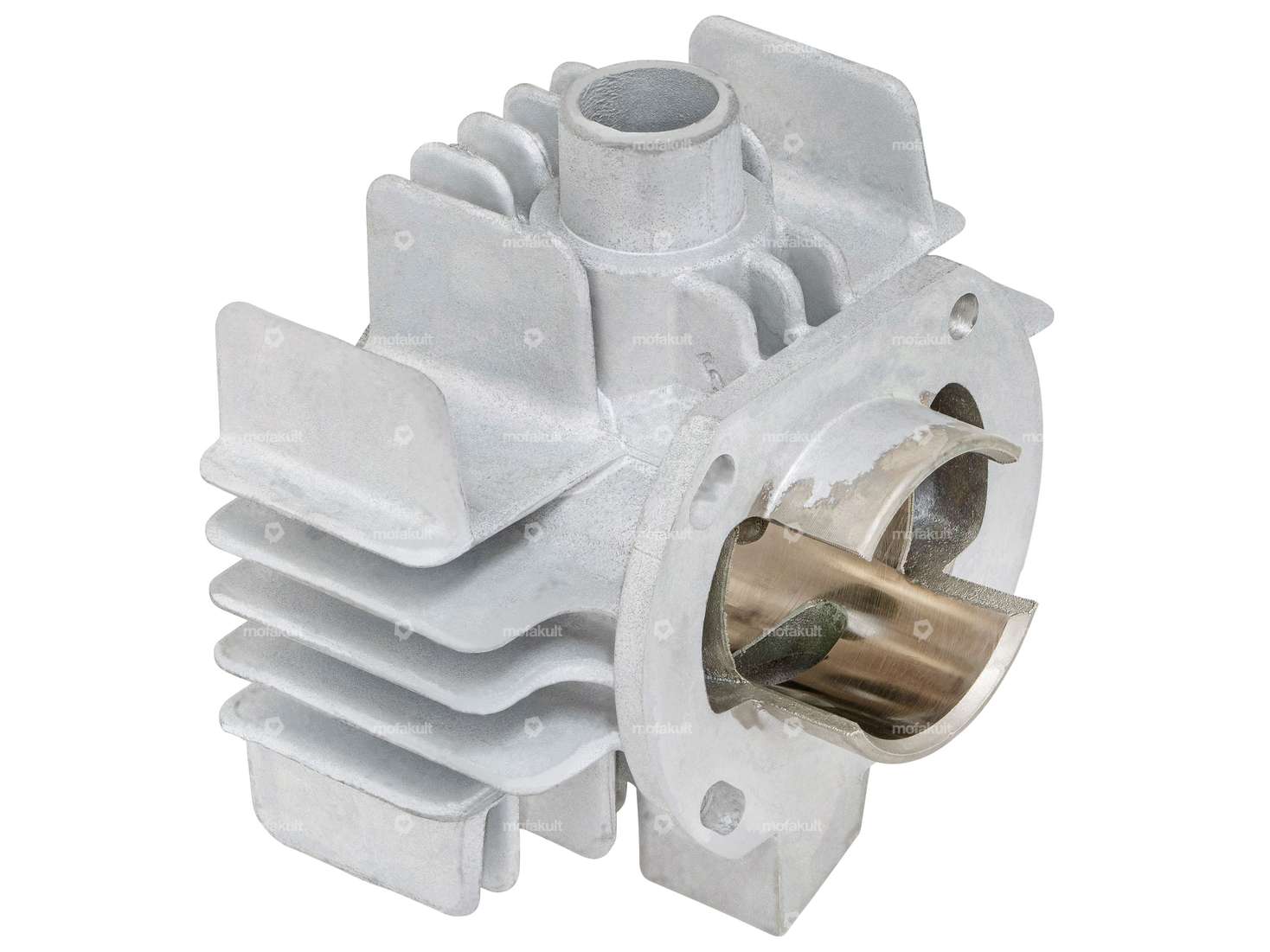

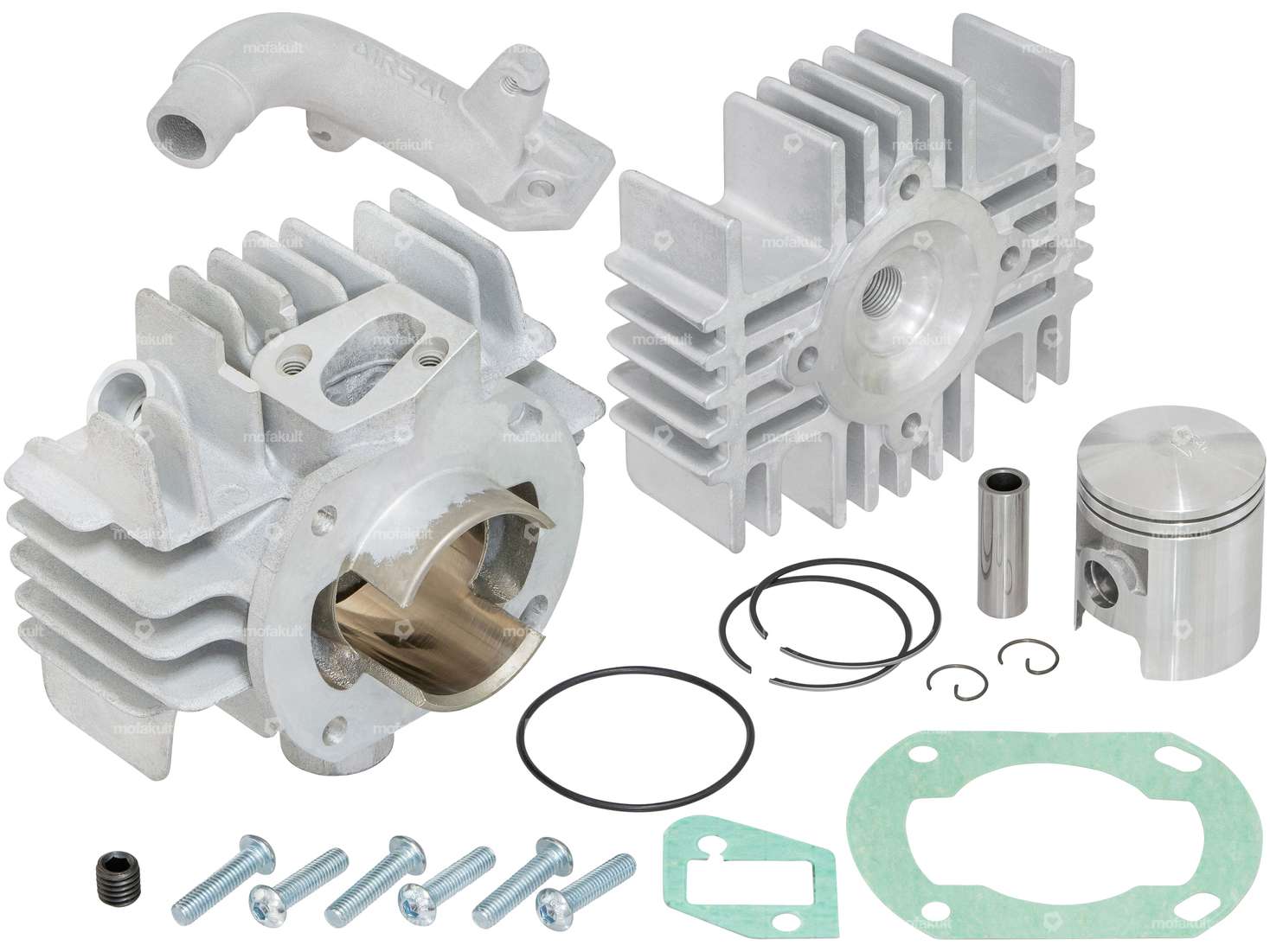

Cylindre nominal de la marque Airsal pour ton cyclomoteur / vélomoteur avec moteurs Sachs 504 (avec adaptations), 505, 508 et 535.
Ce kit de cylindres convient entre autres aux modèles Hercules Prima M, 2, 3, 4, 5 et Optima.
Grâce au grand diamètre d'admission, aux passages de roue et à l'échappement, ce cylindre tuning apporte une augmentation considérable de la puissance.
Caractéristiques techniques du cylindre:
- Ø ; intérieur de la tubulure d'admission : 14 mm
- Diamètre de raccordement de la tubulure d'admission : 20 mm
- Ø ; intérieur bride d'échappement : 20 mm
- Ø ; raccordement bride d'échappement : 26 mm
- Ø ; col du cylindre : 50.0 mm
- Course : 44 mm
- Trou : 43.5 mm
- Filetage pour décompresseur : M10 x 1.5 mm
La tubulure d'aspiration est incluse dans la livraison.
Remarques:
Il faut utiliser des bougies à filetage long.
Pour les moteurs Schweizer 504 (course de 42 mm), il faut apporter les &modifications suivantes au cylindre:
.

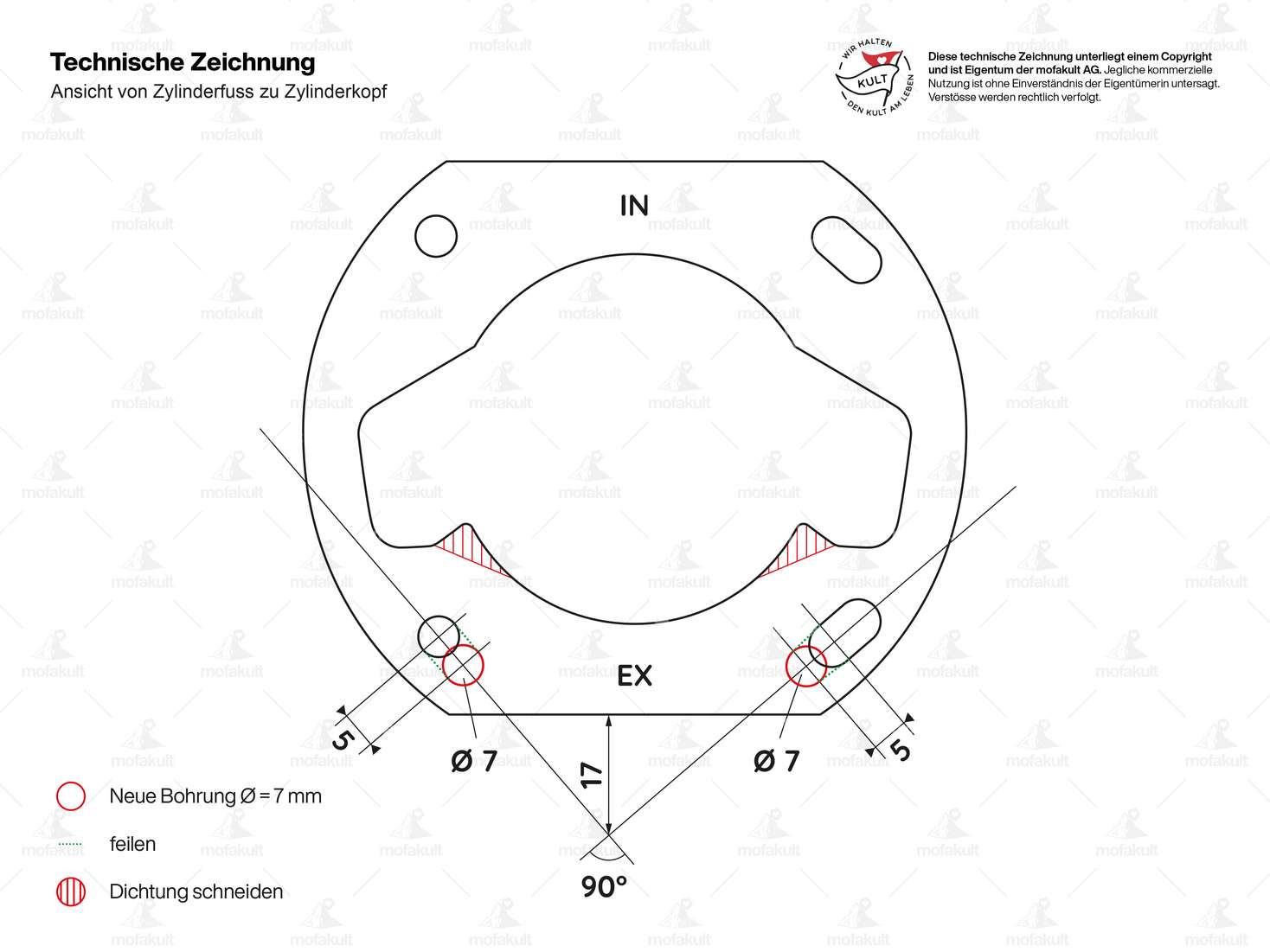

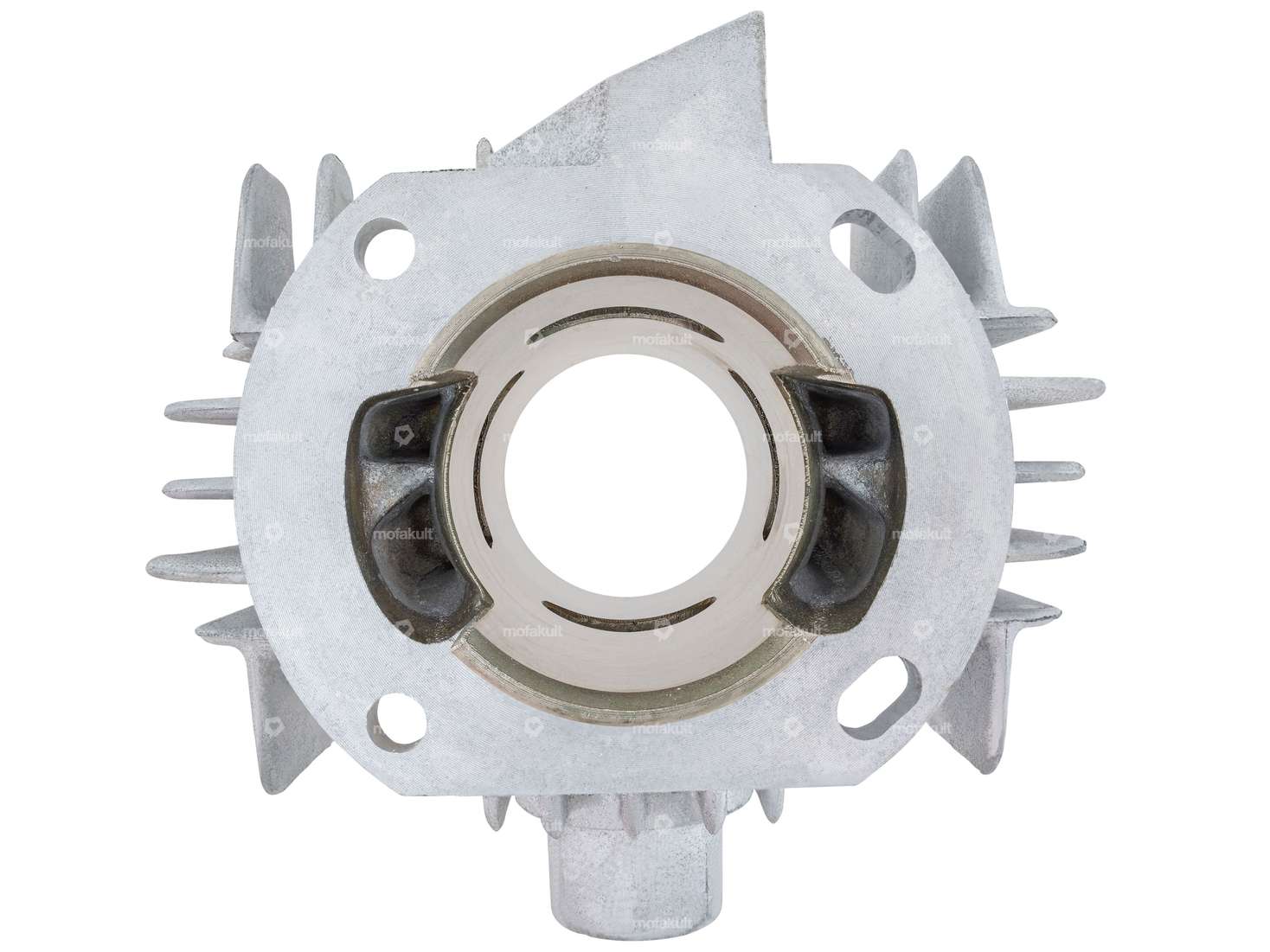

- Adaptation du pied de cylindre et du joint selon la figure 6. .
- Le pied de cylindre doit être dévissé afin que la compression soit à nouveau adaptée par la course plus courte, nous recommandons de régler une arête d'écrasement de 0,8 - 1,0 mm.
- Sur le modèle avec levier d'embrayage extérieur, il faut allonger l'aspiration, sinon le carburateur risque d'être en contact avec le levier d'embrayage.
Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras d'autres pièces comme la bougie d'allumage à filetage long nécessaire dans les accessoires.
Produit de qualité du fabricant espagnol Airsal
.| Fabricant | Airsal |
| Champ d'application | Tuning |
| Matériau | Aluminium |
| Surface | sablé |
| Course du vilebrequin | 44 mm |
| Diamètre nominal | 43.5 mm |
| Ø du col du cylindre | 50 mm |
| Ø sortie extérieure | 26 mm |
| Ø intérieur de l’entrée | 14 mm |
| Fenêtre d'admission | 23.8 x 14.8 mm |
| Schéma des trous [mm] | 56 (61) x 56 |
| Filetage entrée | M6x1 (filetage standard) |
| Nombre de points de fixation | 4 pcs |
| Ø de l’axe du piston (B) | 12 mm |
| Distance entre les trous de l'entrée | 31 mm |
| Type de sortie | pincé |
| Décompresseur | M10x1.5 |
| Camouflé | Non |
| Sachs | 504 (sans pédalier) 505 (avec pédalier) - 1A (AT) , 2A (HG) 508 - 1 A 535 |
| Hercules | Prima - 2 , 3 , 4 , 5 , Optima |
Accessories & Related Products
Bougie d'allumage NGK B8ES à filetage long
Fabricant: NGK · Désignation de la bougie: B8ES · Champ d'application: Performance · Champ d'application: Racing · Champ d'application: Tuning · Type de filetage de bougie: long · Logement de la fiche de bougie: M4 · Type de filetage: MF14x1.25 (filetage fin) · Logement de la fiche de bougie: SAE · Déparasité: Non · Clé de serrage: 21 mm
EUR 7.45
Pas en stock
Kit de cylindres Athena 45 mm, pièces de montage incluses | Sachs (504), 505, 508
Diamètre nominal: 45 mm · Fabricant: Athena · Matériau: Aluminium · Camouflé: Non · Champ d'application: Tuning · Surface: sablé · Course du vilebrequin: 44 mm · Ø du col du cylindre: 51.7 mm · Ø sortie extérieure: 25.9 mm · Ø intérieur de la sortie: 19.5 mm · Ø intérieur de l’entrée: 14.3 mm · Fenêtre d'admission: 23.4 x 12.6 mm · Filetage entrée: M6x1 (filetage standard) · Nombre de points de fixation: 4 pcs · Distance entre les trous de l'entrée: 31.5 mm · Ø de l’axe du piston (B): 12 mm · Type de sortie: droit · Type de sortie: pincé · Distance entre les trous de sortie: 50 mm · Filetage sortie: M8x1.25 (filetage standard) · Schéma des trous [mm]: 56 (61) x 56 · Décompresseur: M10x1.5
EUR 344.10
Kit de cylindres Athena 48 mm sans pièces de rechange | Sachs (504), 505, 508
Diamètre nominal: 48 mm · Fabricant: Athena · Matériau: Aluminium · Camouflé: Non · Champ d'application: Tuning · Surface: sablé · Course du vilebrequin: 44 mm · Ø du col du cylindre: 51.6 mm · Nombre de points de fixation: 4 pcs · Ø de l’axe du piston (B): 12 mm · Type de sortie: pincé · Décompresseur: M10x1.5
EUR 321.10

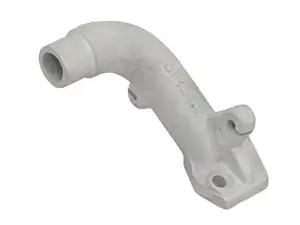

Airsal 14 mm tubulure d'aspiration oblique | Sachs 504, 505
Fabricant: Airsal · Champ d'application: Tuning · Matériau: Aluminium · Type de fixation: Vis · Ø intérieur: 13.6 mm · Nombre de points de fixation: 2 pcs · Hauteur milieu de la bride Alésage: 56 mm · Distance entre les trous de l'entrée: 31 mm · Ø raccordement extérieur: 20 mm
EUR 42.30

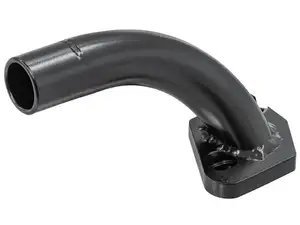

MLM 15 mm tubulure d'aspiration Dell'Orto SHA | Sachs 504, 505
