Piston avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) convenant aux petits moteurs Victoria MS50 / MS51.
Tu trouveras les dimensions détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, leurs tiges et leurs types de sécurité sur la légende des images.

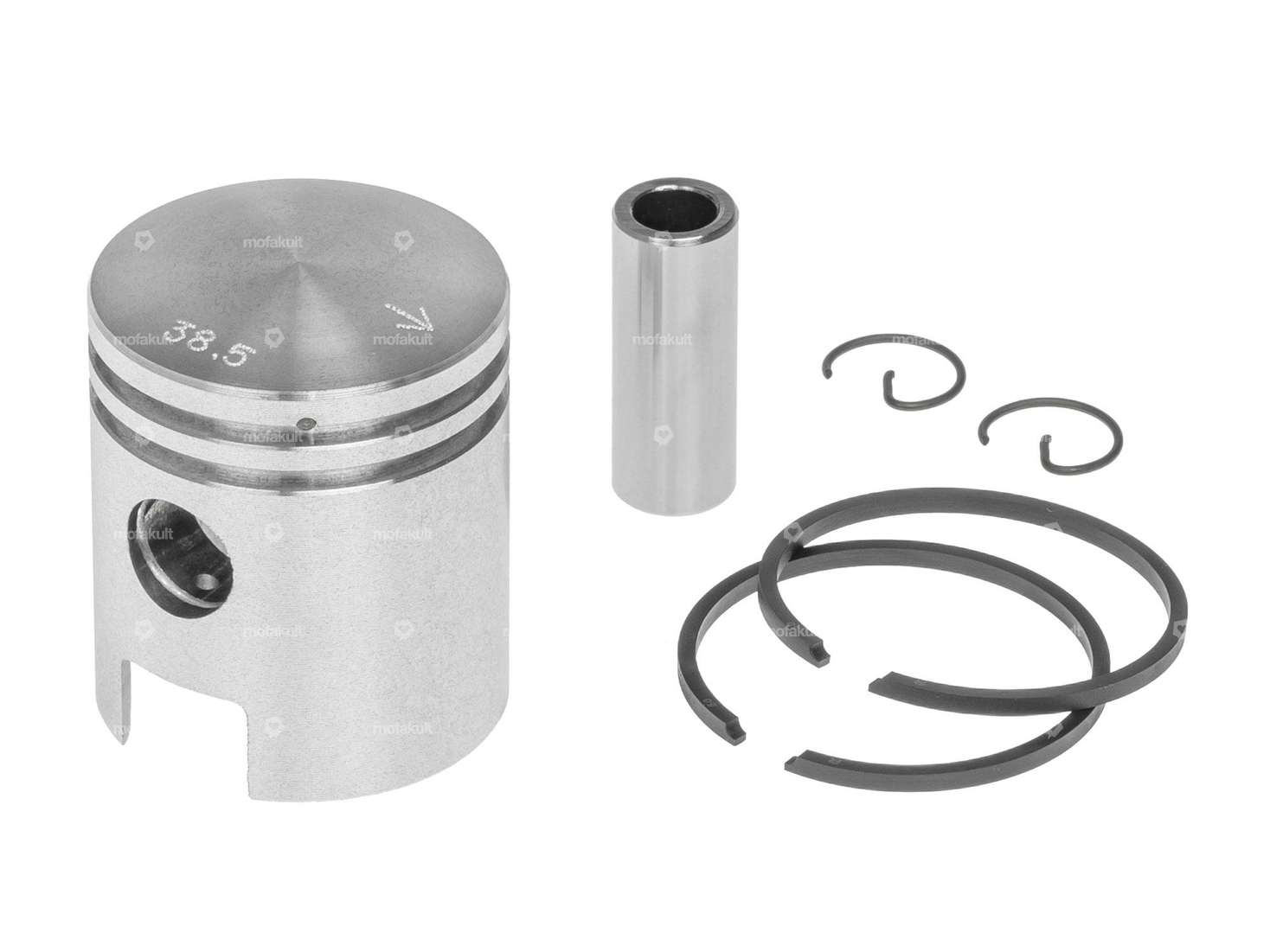

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
| Diamètre nominal | 38 mm |
| Ø extérieur du piston (A) | 38.45 mm |
| Hauteur de compression (C) | 19.8 mm |
| Bombage (D) | 2.2 mm |
| Hauteur totale du piston (E) | 40.05 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 2 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Poids du piston | 71 g |
| Victoria |
