Piston de 39.0 mm avec segment de piston rectangulaire avec sécurité interne (IS) pour les cyclomoteurs Zündapp Belmondo, Zündapp Bergsteiger M25/M50, ainsi que les petits moteurs Alpa Spezial 3000 ou Alpa Black River équipés d'un moteur Zündapp type 247.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, leurs axes et les types de blocage sur la légende dans les images.

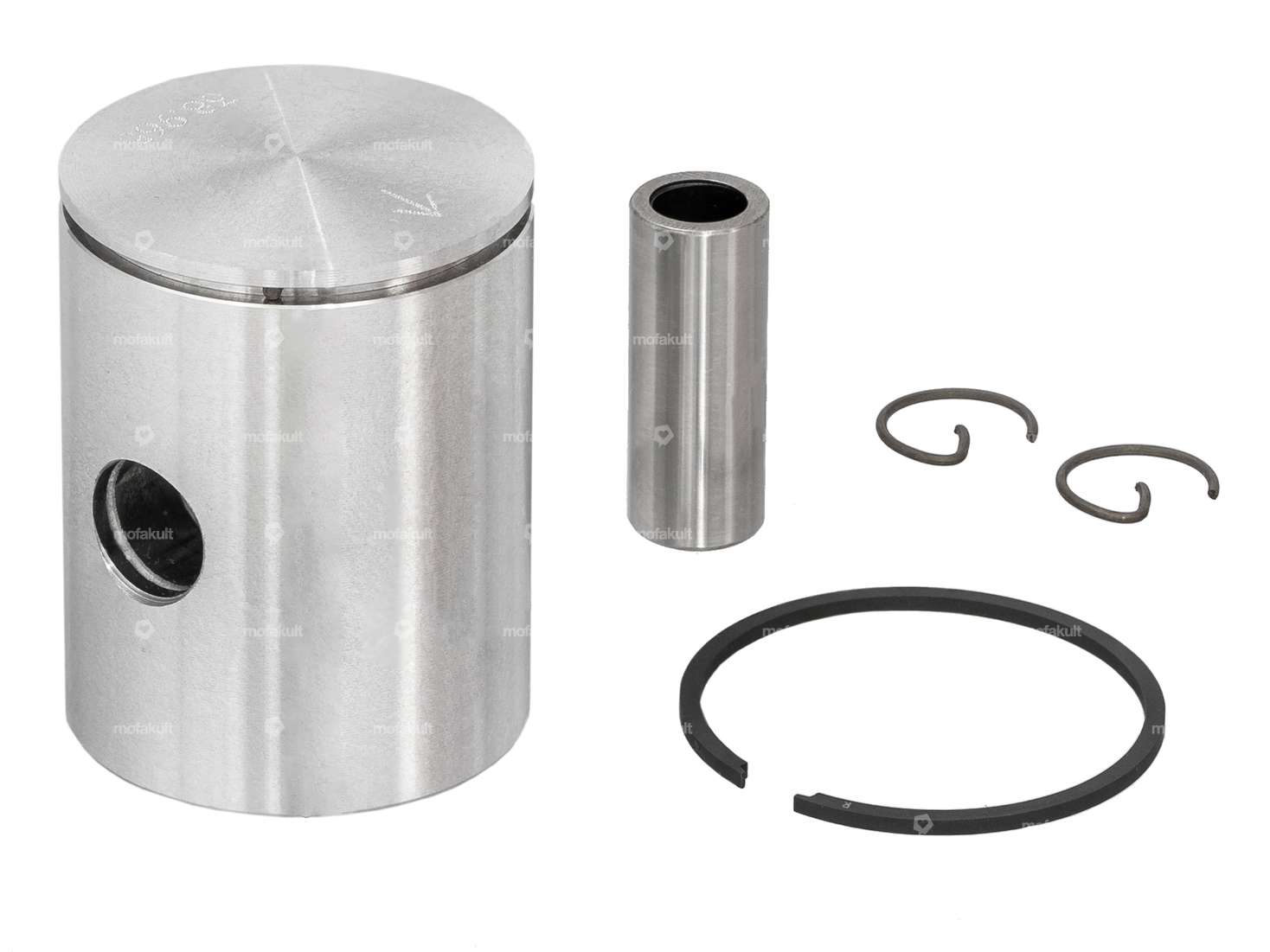

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les segments de piston, les sécurités d'axe de piston etc. dans les accessoires.
| Diamètre nominal | 39 mm |
| Ø extérieur du piston (A) | 38.965 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur de compression (C) | 26.3 mm |
| Bombage (D) | 1.3 mm |
| Hauteur totale du piston (E) | 51.65 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection intérieure (PI) |
| Groupe de tolérance | E |
| Poids du kit de piston | 82 g |
| Zündapp | Belmondo (type 247-71) Cyclomoteur 25 (M 25) / M 50 Bergsteiger (type 247-434) |
