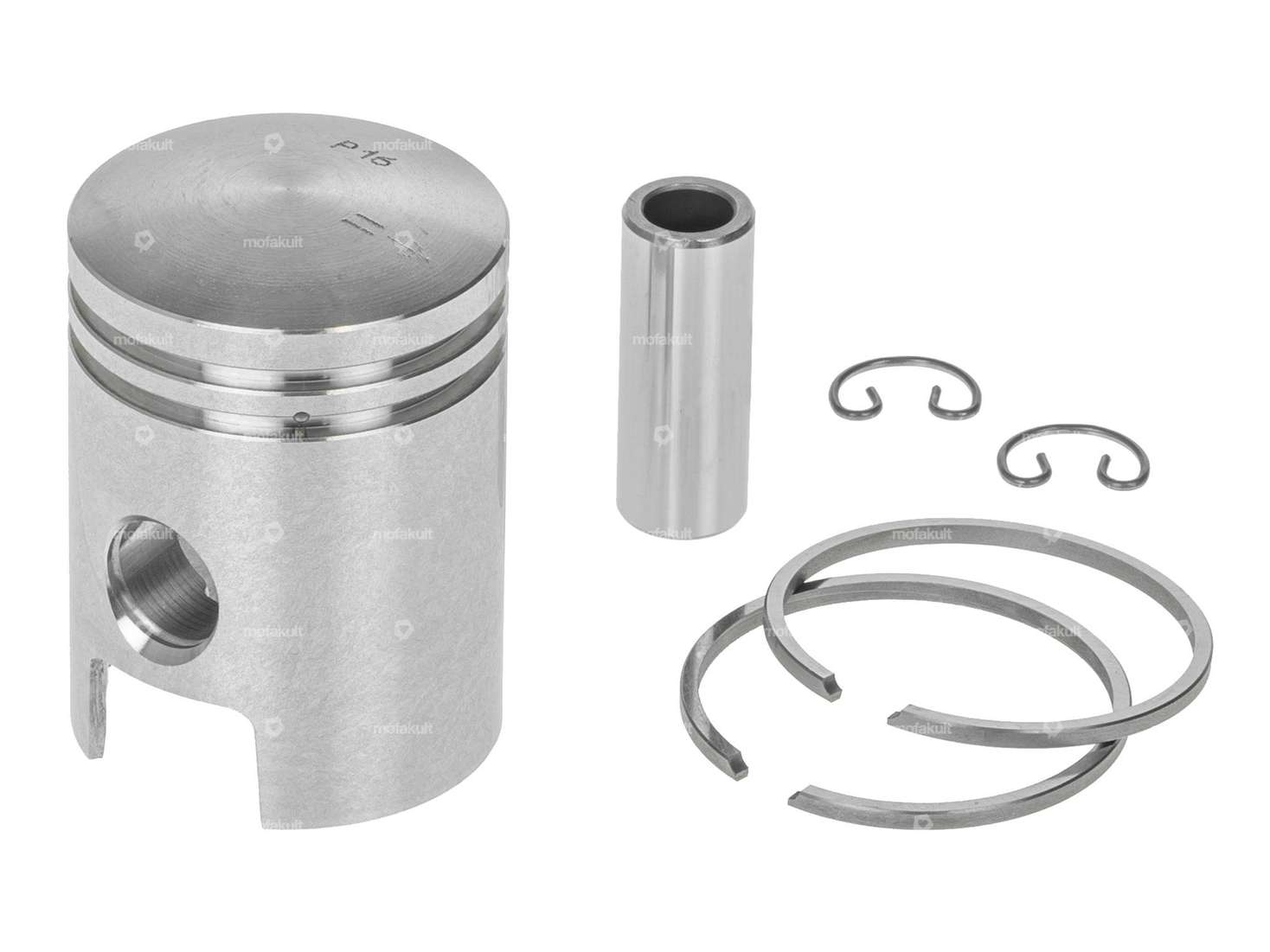

Piston de 37.97 mm avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour les cyclomoteurs Sachs 504/2 ACH et 504/1 ACH.
La dimension détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Type de tolérance : A
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Numéro de pièce détachée Sachs d'origine : A4358
Produit de qualité du fabricant italien Meteor.
| Diamètre nominal | 38 mm |
| Fabricant | Météores |
| Ø extérieur du piston (A) | 37.97 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 53 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 2 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Poids du kit de piston | 78 g |
| Sachs | 504 (sans pédalier) |
