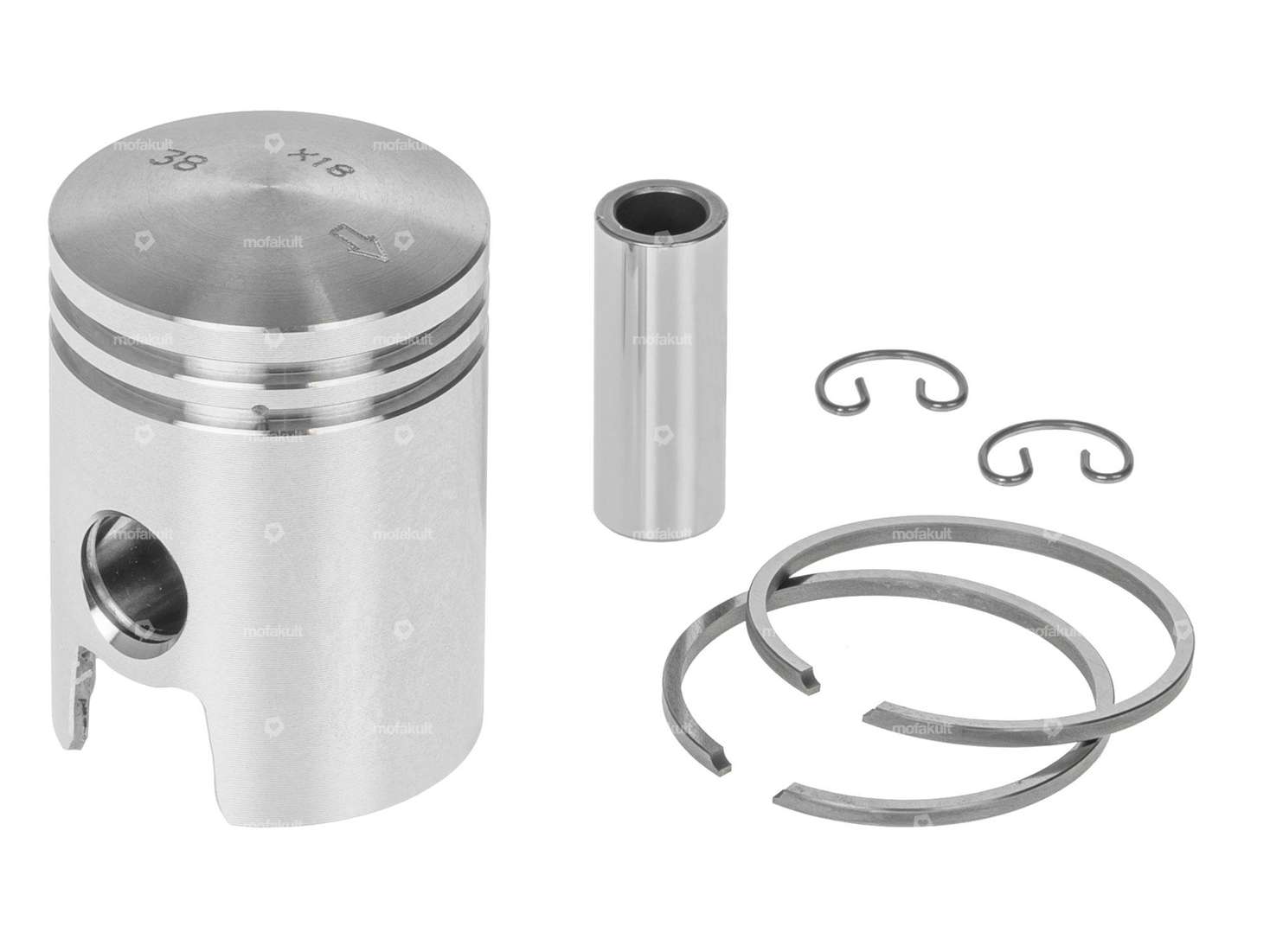

Piston de 38.6 mm de diamètre avec 2 segments rectangulaires de 2 mm avec sécurité de flanc (FS) pour Sachs 502, 50/2, 503 2AL, AAL, 2BL, ABL CH.
La dimension détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Le piston est utilisé pour les cylindres percés et alésé
.Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les segments de piston, les sécurités d'axe de piston, etc. dans les accessoires.
Numéro de pièce de rechange d'origine : A2774
.Produit de qualité du fabricant italien Meteor.
| Fabricant | Météores |
| Diamètre nominal | 38 mm |
| Ø extérieur du piston (A) | 38.55 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 53 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur du segment de piston | 2 mm |
| Poids du kit de piston | 84 g |
| Pony numéro OEM | A2774, A4359 |
| Sachs N° OEM | 0286 377 012, 0286 378 006 |
| Sachs | 50 (vent de travers, 1,25 / 1,5 CV, DE) 502 (Saxonette) - AL , LAM 50/2 - L CH (0,8 CV) , ML CH (0,8 CV) , MB (2.6 CV) , MLB (2.6 CV) 503 - AAL , ABL , 2AL / 2BL |
