Nouveauté sur le marché : premier cylindre Racing de 38 mm en aluminium avec admission ronde à fente pour les moteurs Sachs à 2, 3 et 4 vitesses avec refroidissement, qui ont été montés entre autres sur les Hercules 50/ALS, 50/2 S, 50/KS, 50/2 DK, 50/3 LS, 50/4 LKS, Gritzner etc.
Le cylindre en aluminium tuné a été développé et testé pendant des années en Suisse et est enfin disponible en exclusivité chez nous.

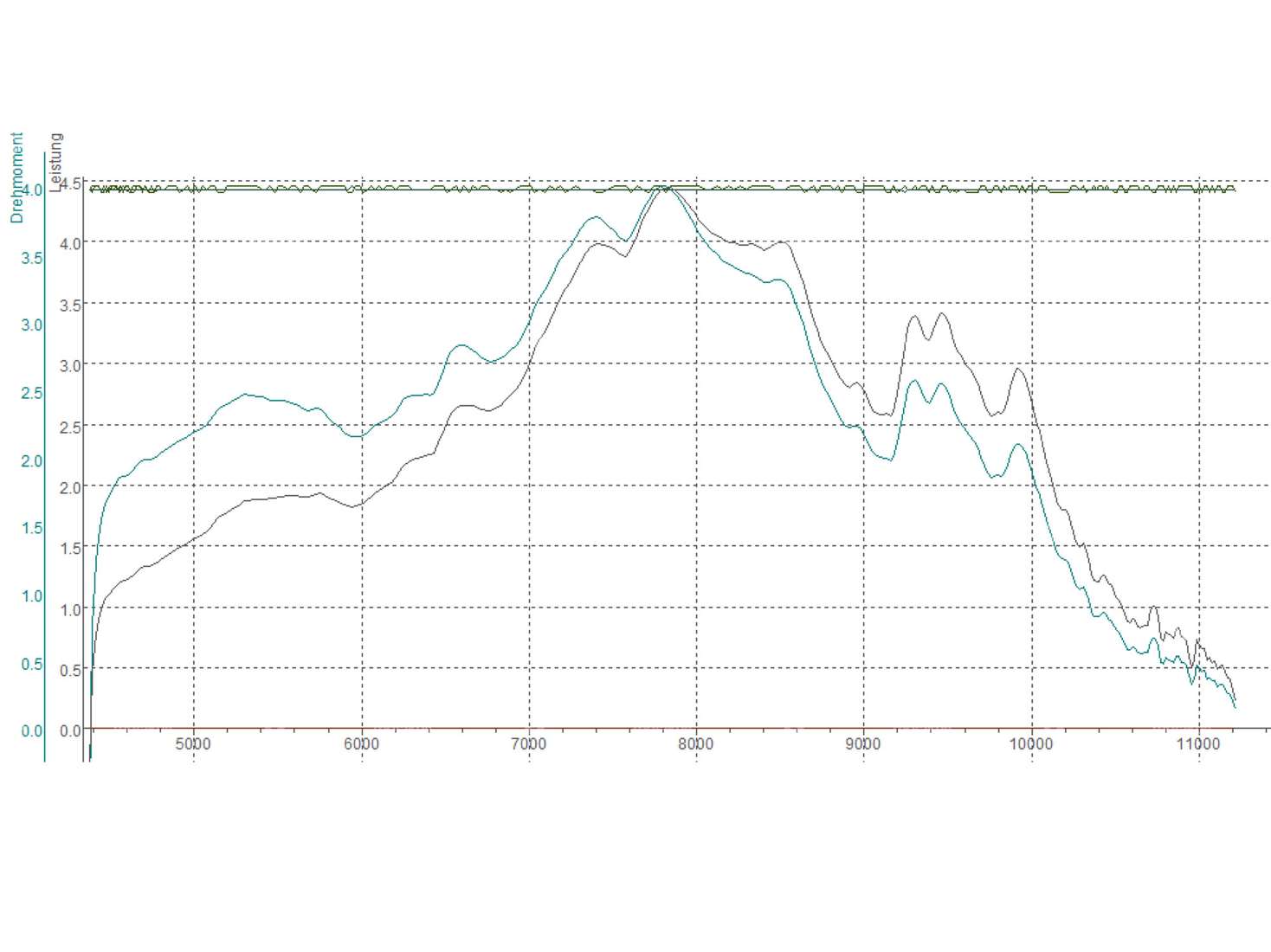

Malgré la cylindrée d'origine, ce kit de tuning transforme ton ancien moteur en un concentré de puissance avec 4.01 Nm et 4.5 CV à la roue arrière grâce à un calage de distribution optimisé, une admission et un échappement plus grands et des canaux de trop-plein agrandis.
En combinaison avec le carburateur correspondant de 13 mm SSB ou 16 mm SHA avec bride d'aspiration et échappement à résonance, on peut s'attendre à une augmentation modérée de la puissance par rapport au cylindre d'origine.
Tu trouveras un choix de pièces de montage augmentant la puissance ainsi que des pièces complémentaires dans la rubrique des accessoires.

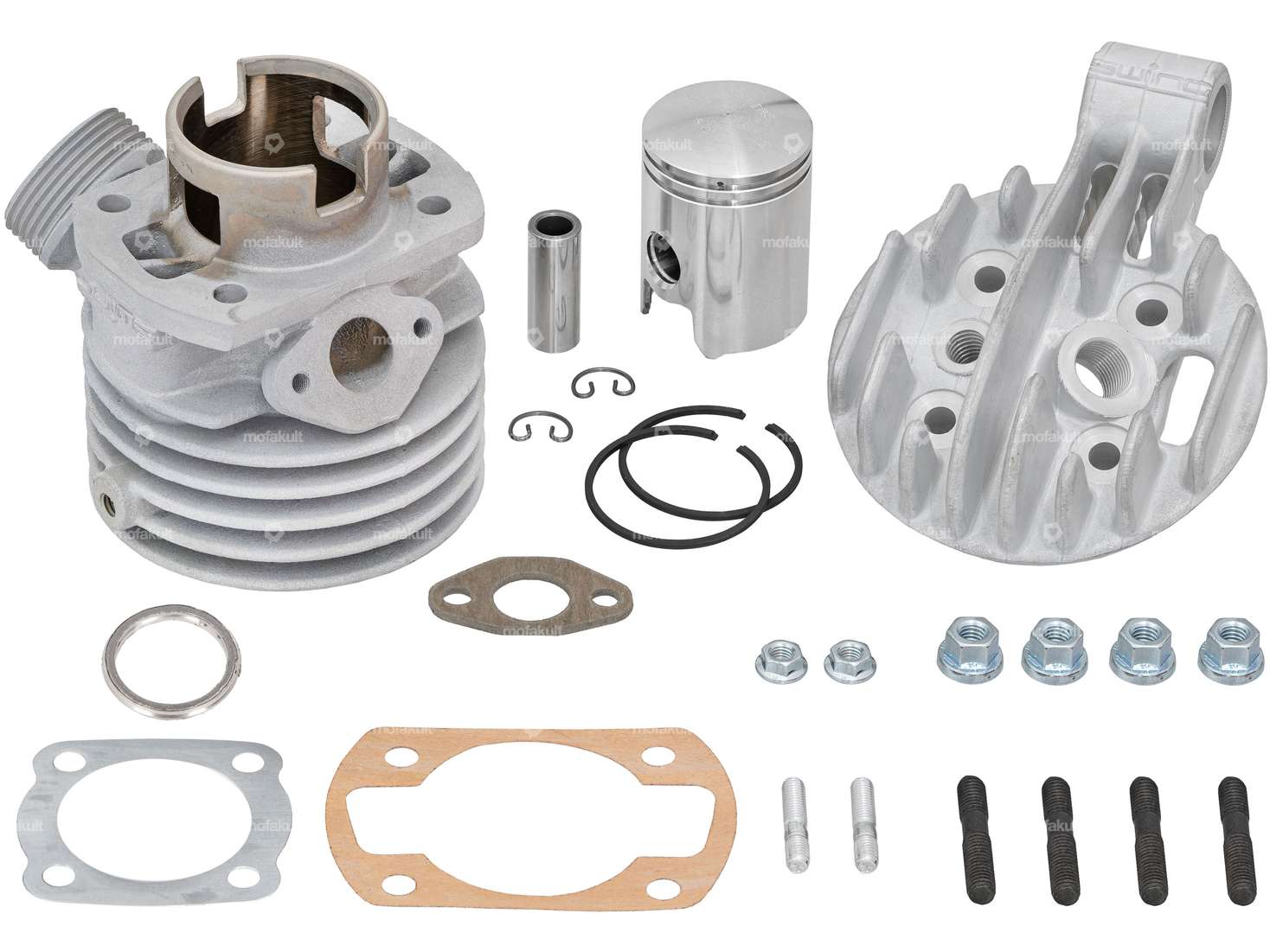

La livraison comprend le cylindre, le kit de piston, la culasse, le jeu de joints, les goujons d'admission et les goujons de cylindre, y compris les écrous spéciaux

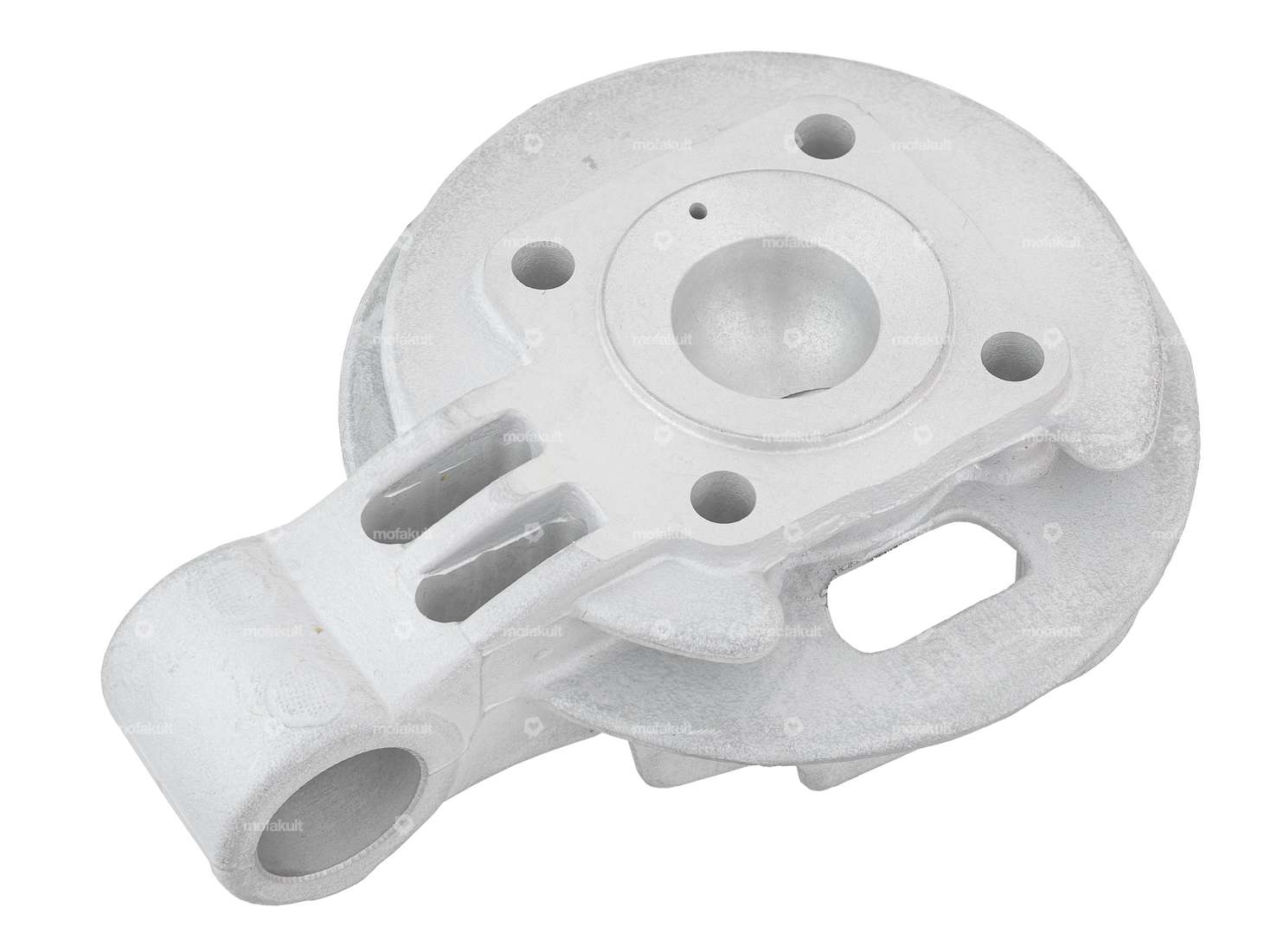

.La culasse, qui ne peut être utilisée que pour les cylindres de cette série, est dotée d'un centrage de la chemise. Cela permet de garantir que la chambre de combustion est parfaitement alignée et que le piston ne touche pas le PMH.
Ces attributs caractérisent le kit de cylindres:
- Fenêtres d'admission et d'échappement agrandies, temps de commande amélioré .
- Canal de suralimentation divisé pour un débit de mélange optimisé .
- Adaptation de l'angle d'admission des &oumousses .
- Surface non poreuse et absolument plane .
- Le revêtement en nicasil assure un fonctionnement silencieux, une dissipation optimale de la chaleur et une longue durée de vie .
- Raccord d'échappement d'origine avec écrou M35 x 2 mm .
Nous vous recommandons de prendre les précautions suivantes:
- Le cylindre doit être rodé avec un mélange semi-synthétique dans un rapport de 1:33 (3%) pendant le premier remplissage du réservoir à 5000 tr/min maximum .
- Les goujons de culasse doivent être collés dans le cylindre à l'aide de colle Loctite Fü .
- Pour un centrage optimal et un montage plus facile de la base du cylindre, nous recommandons l'utilisation du kit spécial de goujons M5/M6 .
Tous les articles mentionnés sont énumérés dans les accessoires.
Produit exclusif pour les plus hautes exigences de la marque de qualité swiing® ;.
Ø intérieur de la sortie: 19.6 mm · Schéma des trous [mm]: 60 x 40 / 37 x 37 · Ø intérieur de l’entrée: 15 mm · Ø de l’axe du piston (B): 12 mm · Cylindrée: 50 ccm · Distance entre les trous de l'entrée: 31 mm · Type de sortie: en biais · Filetage sortie: M35x2 (filetage standard) · Ø du col du cylindre: 44.9 mm · Nombre de points de fixation: 8 pcs · Champ d'application: Tuning · Décompresseur: Non · Camouflé: Non · Filetage entrée: M5x0.8 (filetage standard) · Fabricant: swiing® pièces ingénieuses · Matériau: Aluminium · Surface: sablé · Diamètre nominal: 38 mm
Filetage des bougies: en bref · Ø du logement de la vis: 6.7 mm · Ø extérieur: 95 mm · Hauteur: 46.7 mm · Nombre de points de fixation: 5 pcs · Champ d'application: Tuning · Décompresseur: M10x1.5 · Camouflé: Non · Schéma des trous [mm]: 37 x 37 · Ø du cylindre: 38 - 41 mm · Longueur totale: 125.6 mm · Fabricant: swiing® pièces ingénieuses · Matériau: Aluminium · Surface: sablé
| Diamètre nominal | 38 mm |
| Fabricant | swiing® pièces ingénieuses |
| Camouflé | Non |
| Matériau | Aluminium |
| Surface | sablé |
| Cylindrée | 50 ccm |
| Champ d'application | Racing |
| Course du vilebrequin | 42 mm |
| Distance entre les trous de l'entrée | 31 mm |
| Filetage entrée | M5x0.8 (filetage standard) |
| Ø de l’axe du piston (B) | 12 mm |
| Schéma des trous [mm] | 51 x 40 |
| Nombre de points de fixation | 4 pcs |
| Type de sortie | Écrou-raccord |
| Filetage sortie | M35x2 (filetage standard) |
| Sachs | 50 (vent de travers, 1,25 / 1,5 CV, DE) 50/3 50/4 - MLFB (2.6 CV), LKH (4,5 CV) |
