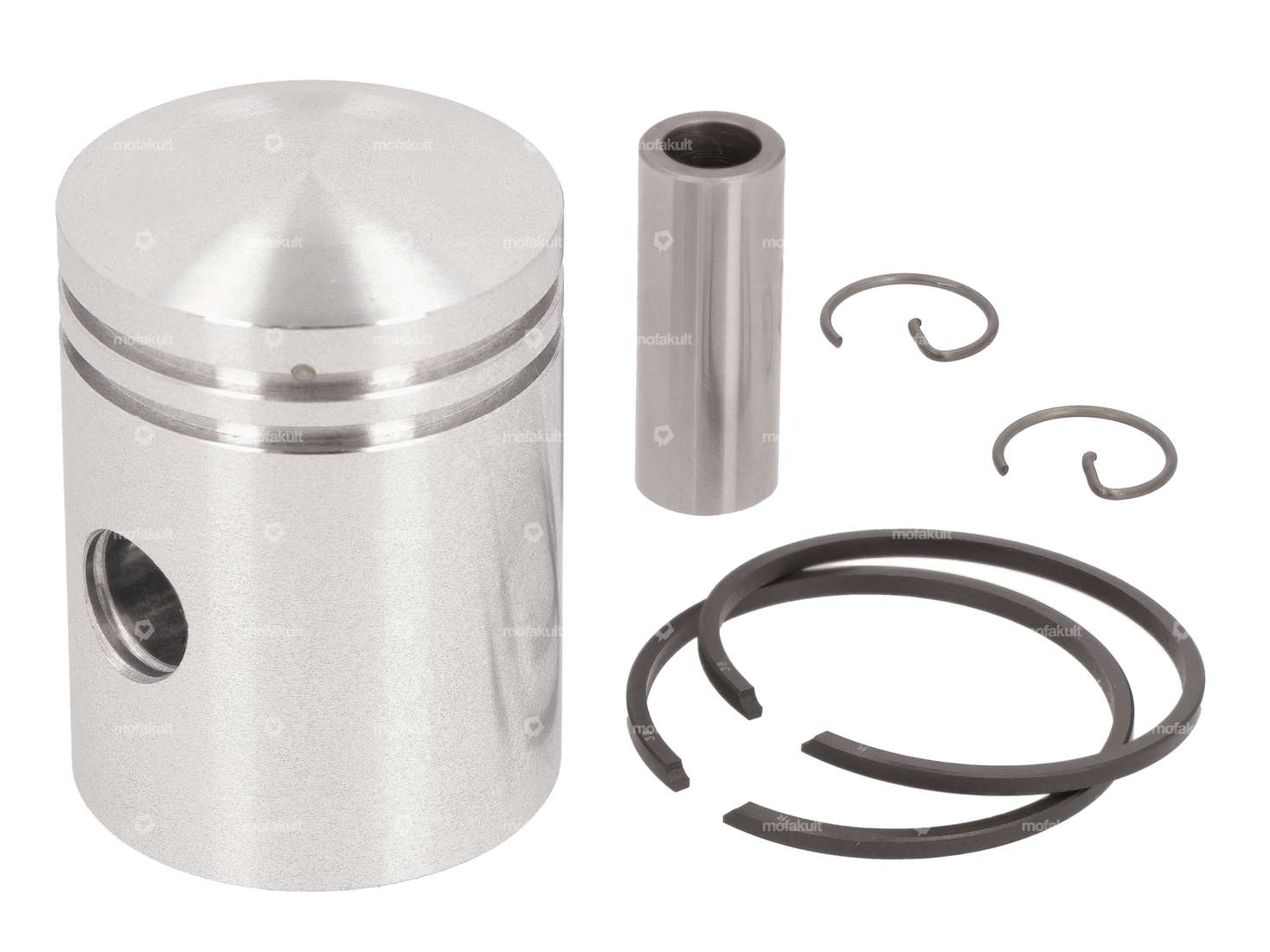

38.Piston de 0 mm avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour cyclomoteurs, vélomoteurs et petits moteurs avec moteur Sachs 502/1 A, 502/1 B, 502/1 AX, 502/1 AX, 502/1 A CH, 502/1 A DK, 502/1 A NL, 502/1 A S et 502/1 A SF (souvent appelé familièrement moteur torpille ou moteur fusée).
Le jeu de pistons convient entre autres aux modèles suivants :
- Hercules CB1 City Bike, L50, MF1, MF2, MP1
- Rex Miniped, Miniped MK2
- Sparta Happy
- Motograziella
- Pony City
- KTM Hobby 1968 - 1972
L'axe de piston est fermé d'un côté, comme sur l'original, afin d'éviter que les gaz d'échappement ne soient refoulés par l'axe dans le système d'admission.
Tu trouveras la cotation détaillée du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Le kit de piston contient des pistons, des axes de pistons, des clips de pistons et des segments de pistons.
Tu trouveras d'autres variantes du kit de piston et les outils de montage correspondants dans les accessoires.
Numéro de pièce détachée Sachs original : 0286 373 005
| Ø extérieur du piston (A) | 37.94 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 53 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Diamètre nominal | 38 mm |
| Moule à segments de piston | Anneau rectangulaire |
| Ø de l’axe du piston (B) | 12 mm |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 2 mm |
| Epaisseur du segment de piston | 1.6 mm |
| Poids du kit de piston | 87 g |
| Sachs N° OEM | 0286 373 005 |
| Sachs | 502 1A / 1B (torpille) |
| Hercules | |
| KTM | |
| Motograziella |
Accessories & Related Products
GPO Extracteur d'axe de piston Ø 10, 12, 14 mm
Diamètre: 10 mm · Diamètre: 12 mm · Diamètre: 14 mm · Fabricant: GPO · Nombre de composants: 7 pcs · Matériau: Acier · Surface: bruni · Longueur totale: 130 mm · Clé de serrage: 10 mm · Clé de serrage: 17 mm · Champ d'application: Outil de (dé)montage
EUR 22.80
Joint de pied de cylindre et d'admission | Sachs 502/1B
Fabricant: Fabriqué en Allemagne · Matériau: Papier huilé · Nombre de composants: 2 pcs · Épaisseur: 0.35 mm · Épaisseur: 0.55 mm · Distance entre les trous de l'entrée: 30 mm · Schéma des trous [mm]: 40 x 41 mm · Sachs N° OEM: 0250 139 000 · Sachs N° OEM: 0250 140 000
EUR 11.20
Pas en stock
Piston 38 mm | Sachs 50/2 1A, 1B
Diamètre nominal: 38 mm · Ø extérieur du piston (A): 37.94 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 53 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Epaisseur du segment de piston: 1.6 mm · Poids du kit de piston: 87 g · Sachs N° OEM: 0286 373 005
EUR 68.70
Piston 38.6 mm | Sachs 50/2 1A, 1B
Diamètre nominal: 38.6 mm · Ø extérieur du piston (A): 38.54 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 53 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Epaisseur du segment de piston: 1.6 mm · Poids du kit de piston: 92 g · Sachs N° OEM: 0286 373 007
EUR 68.70

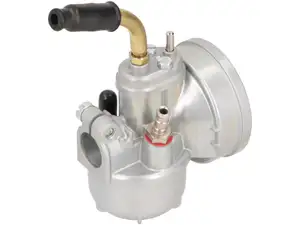

Carburateur Bing 1/10/99 (réplique) | Sachs 50/2 1A, 1B
