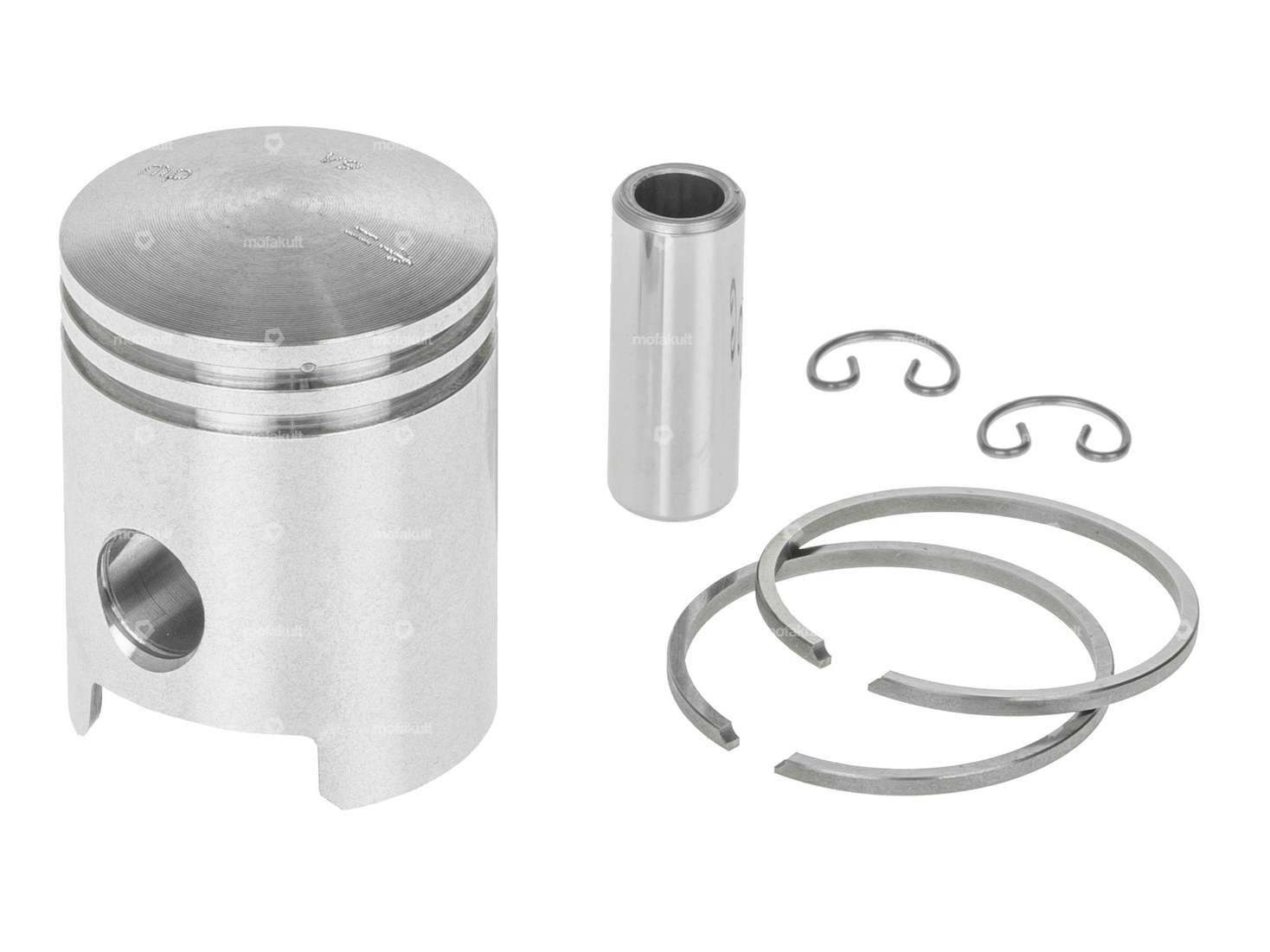

Piston de 37.97 mm avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour les cyclomoteurs Sachs 505.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de pistons nécessaires, leurs tiges et les types de blocage sur la légende dans les images.
Type A
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Produit de qualité du fabricant italien Meteor
.| Diamètre nominal | 38 mm |
| Fabricant | Météores |
| Ø extérieur du piston (A) | 37.97 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 50.5 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 2 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | A |
| Poids du kit de piston | 79 g |
| Sachs | 505 (avec pédalier) - 1A (AT) , 2A (HG) |
Évaluations
Accessories & Related Products
GPO Extracteur d'axe de piston Ø 10, 12, 14 mm
Fabricant: GPO · Matériau: Acier · Surface: bruni · Diamètre: 10 mm · Diamètre: 12 mm · Diamètre: 14 mm · Nombre de composants: 7 pcs · Longueur totale: 130 mm · Clé de serrage: 10 mm · Clé de serrage: 17 mm · Champ d'application: Outil de (dé)montage
EUR 22.80
EUR 20.50
Piston Meteor 38 mm #B | Sachs 505
Fabricant: Météores · Diamètre nominal: 38 mm · Ø extérieur du piston (A): 37.98 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Groupe de tolérance: B · Poids du kit de piston: 79 g
EUR 64.80
Piston Meteor 38 mm #C | Sachs 505
Fabricant: Météores · Diamètre nominal: 38 mm · Ø extérieur du piston (A): 37.99 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Groupe de tolérance: C · Poids du kit de piston: 79 g
EUR 64.80
Piston Meteor 38 mm #D | Sachs 505
Fabricant: Météores · Diamètre nominal: 38 mm · Ø extérieur du piston (A): 38 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Groupe de tolérance: D · Poids du kit de piston: 78 g
EUR 64.80
Découvre les catégories de Piston
Les fans de mobylette aussi acheté
swiing® revival capuchon flotteur Bing réplique SRE, SRC, SRF, SRA
Fabricant: swiing® revival parts · Matériau: Aluminium · Groupe de composants carburateur: Vis de réglage, flotteurs, etc. · Type de carburateur: SRA (1/11/35) Velux · Type de carburateur: SRC · Type de carburateur: SRE · Type de carburateur: SRF · Hauteur: 32.5 mm · Ø extérieur: 43.5 mm · Clé de serrage: 14 mm · Version alternative du numéro OEM de Pony: A4587 · Version alternative du numéro OEM de Sachs: 0962 056 000
EUR 10.60
Joint d'arbre NBR 24.8/31.4/4 A Arbre de frein | Sachs 50
Lieu d'utilisation: Couvercle d'embrayage · Résistance à la température (min.): -30 - 100 °C · Type de bague à lèvres: A - Avec une partie extérieure caoutchoutée / une lèvre d'étanchéité. · Fabricant: Sachs · Matériau: NBR · Surface: caoutchouté · Largeur: 4 mm · Ø intérieur: 24.8 mm · Ø extérieur: 31.4 mm
EUR 6.65
Hot
swiing® revival condensateur à visser | Bosch / Ducati
Fabricant: swiing® revival parts · Capacité: 0.16 µF · Type de montage: Connexion enfichable serrée · Ø extérieur: 18 mm · Hauteur: 23 mm · Type de connexion: Filetage à visser · Hauteur totale: 32 mm · Type de filetage: M3x0.5 (filetage standard) · Champ d'application: Original · Champ d'application: Standard · Puch numéro BOSCH: 2 207 330 050
EUR 11.40
swiing® revival carburateur 12 mm "original" | Sachs 503
Fabricant: swiing® revival parts · Camouflé: Non · Groupe de composants carburateur: Carburateur complet · Matériau: Aluminium · Type de carburateur: SRE · Diamètre nominal: 12 mm · Ø raccordement intérieur: 20 mm · Ø entrée intérieure: 12 mm · Ø sortie intérieur: 12 mm · Ø raccordement filtre à air: 20 mm · Ø du raccord du tuyau d'essence: 5 mm · Ø du raccord du tuyau d'essence: 6 mm · Raccord d'huile mélangée: Non · Raccord de dépression: Non · Commande de starter: Handchoke · Filetage de la buse: M3.5x0.6 (filetage standard) · Taille de la buse: 52 · Type de fixation: Connexion enfichable serrée · Couple de serrage max. de la vis de serrage: 4 N/m · Longueur totale: 65 mm · Largeur: 55 mm · Hauteur: 112 mm · Champ d'application: Standard · Pony numéro OEM: A2442 · Sachs N° OEM: 0281 115 105
EUR 91.70
GPO Bobine d'allumage (cosses de contact hautes)
Fabricant: GPO · Lieu d'utilisation: Interne (dans l'allumage) · Ø intérieur du volant: 90 mm · Ø du logement de câble: 6.4 mm · Longueur du câble: 68 mm · Couleur: noir · Longueur totale: 76.2 mm · Hauteur: 17 mm · Type de fixation: Vis · Nombre de points de fixation: 2 pcs · Ø trou de fixation: 4.5 mm · Distance entre les trous: 54 mm · Champ d'application: Original · Champ d'application: Standard
EUR 45.80

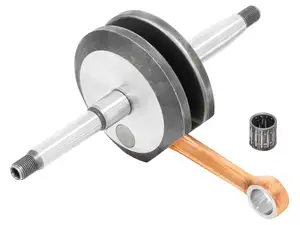

Jasil vilebrequin original | Sachs 505, 535 A1, 535 AV (A4477)
