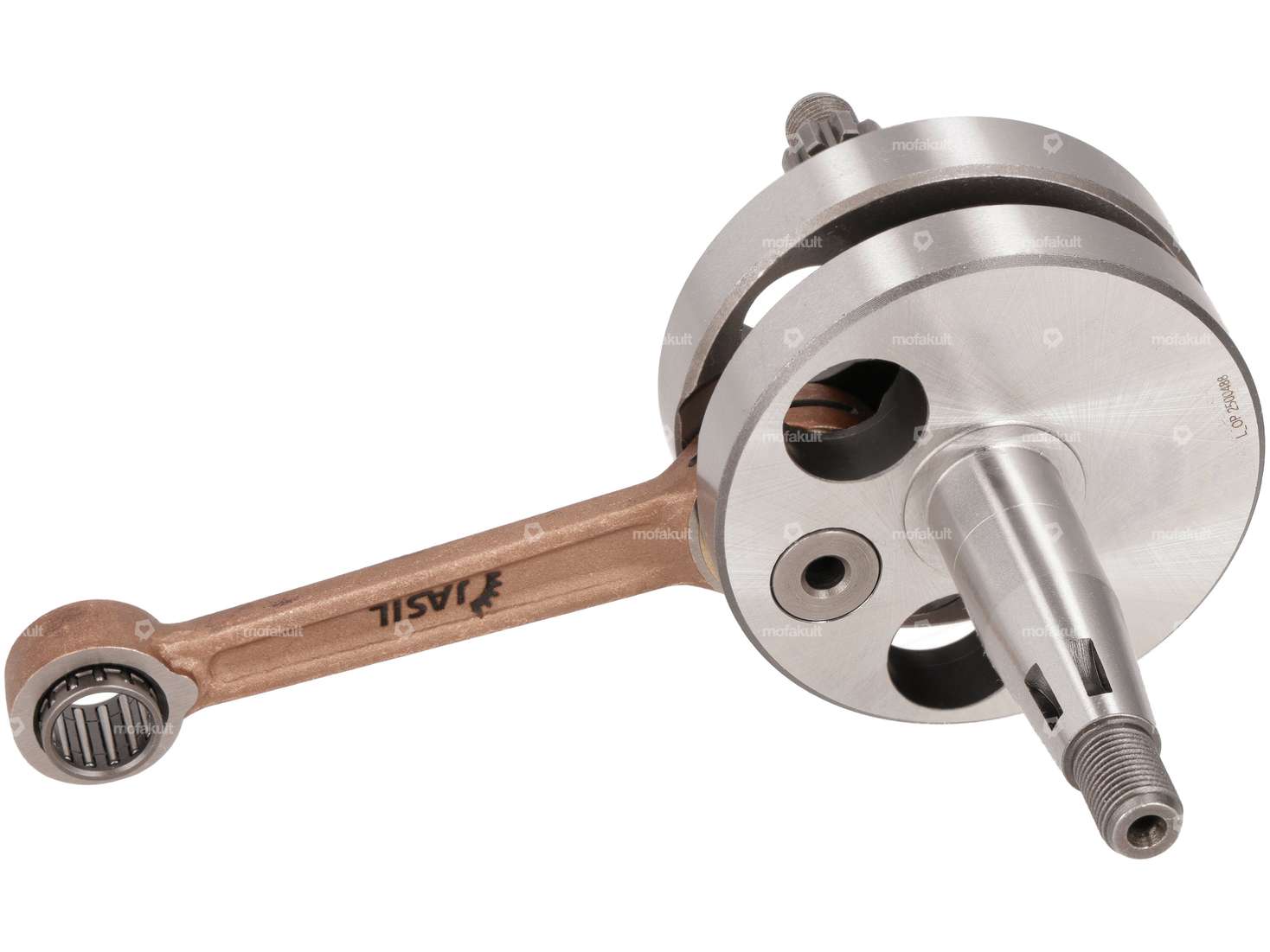

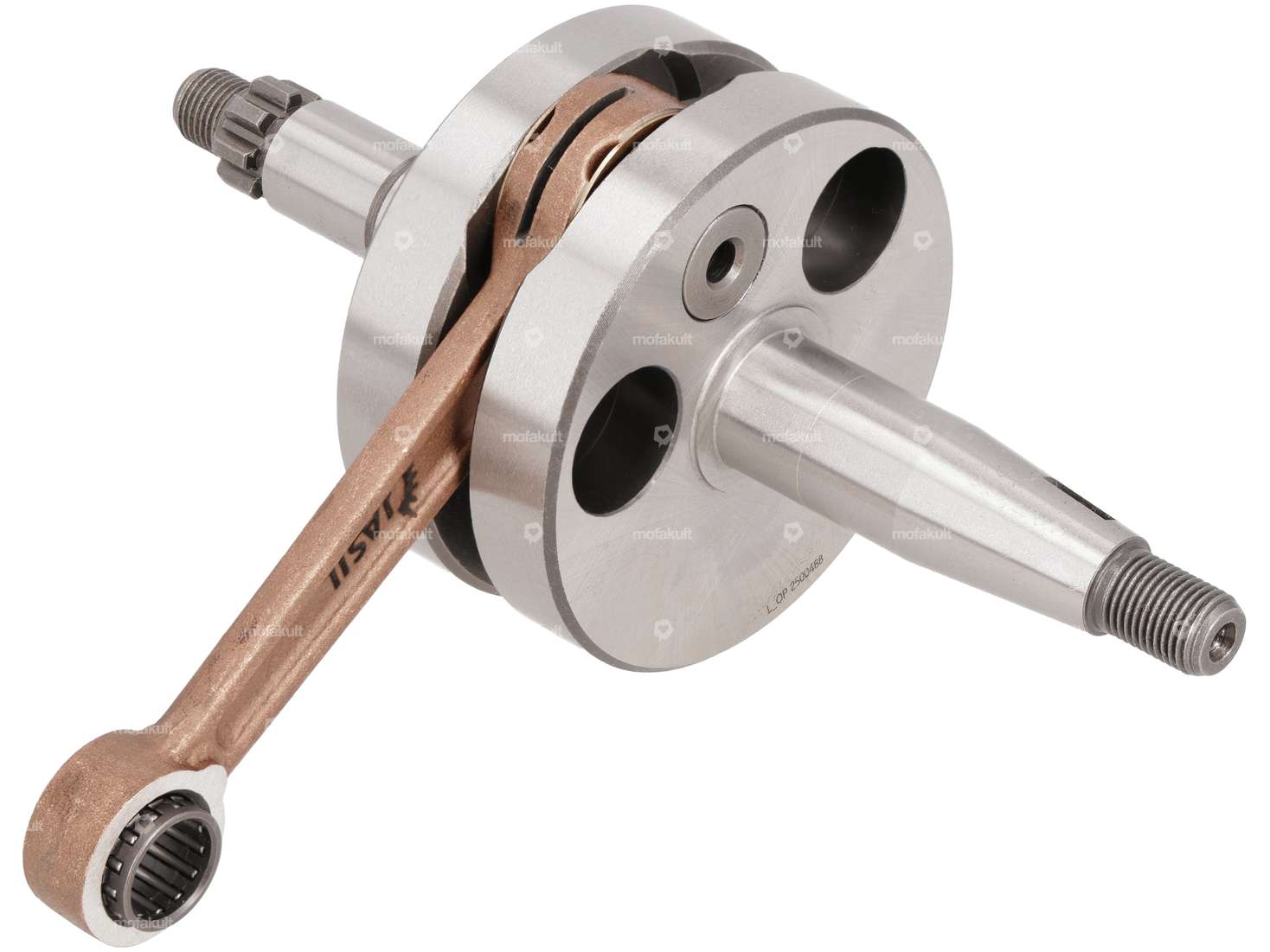

Vilebrequin de course avec une course de 45 mm, adapté aux moteurs Puch X30 NS / NL à commande manuelle et, grâce à la double cannelure, également aux moteurs Puch X30 Velux Z50.
Lors de l'utilisation de ce vilebrequin, il faut tenir compte des points suivants:
- L'utilisation d'une plaque de levage de 1,0 mm d'épaisseur est indispensable pour compenser la course supplémentaire. Tu trouveras des plaques adaptées à cet effet dans les articles accessoires. Nous recommandons en outre d'utiliser du mastic d'étanchéité entre le joint et le boîtier / cylindre. Tu trouveras également une masse d'étanchéité appropriée dans les accessoires.
- Lors du montage, tiens compte de la mesure du bord d'écrasement (distance entre le piston et la culasse au point mort haut). Celle-ci ne doit pas être inférieure à 1 mm.
- En raison de la course plus longue, la pression dans le carter augmente. C'est pourquoi la bague Simmerring côté allumage doit être soit collée avec de la colle à deux composants, soit fixée avec une tôle de maintien.
- Réduction du vilebrequin : faire tourner le moteur pendant 30 min à faible charge avec un mélange un peu plus riche.
- En cas d'utilisation de kits de cylindres de 45 mm, il peut arriver, selon le modèle (avec boostports), que sur UT le mélange pré-comprimé passe par les trous du piston dans le canal d'admission.
- Utilisation sur les moteurs Z50 sur le Puch X30 NS/NL (refroidissement par air) : Cannelure à 12 heures
- Utilisation pour les moteurs Z50 sur le Puch Velux (refroidi par ventilateur) : Rainure de clavette à 14 heures
- Le carter doit être légèrement usé au niveau du col du cylindre pour que la bielle ne puisse pas faire saillie.

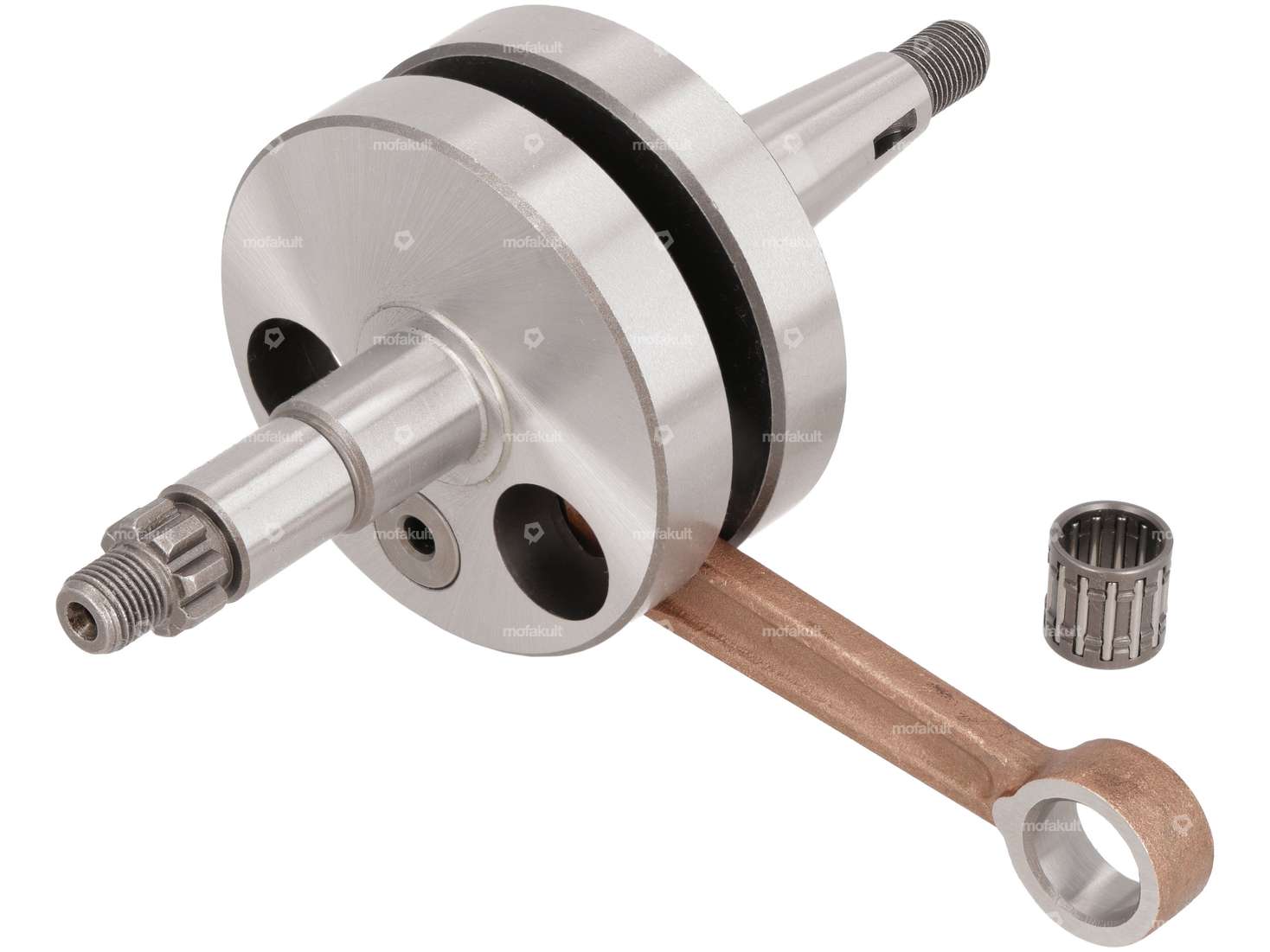

Le roulement à aiguilles (12/15 x14.2 mm) est inclus dans la livraison.
Tu trouveras les roulements et les bagues Simmerring correspondants dans les articles accessoires.
Produit de marque du fabricant portugais Jasil sous la marque Top Racing.
| Dimension du roulement à aiguilles | 12 / 15 x 14.2 mm (axe 12) |
| Poids | 915 g |
| Fabricant | Jasil |
| Champ d'application | Tuning, Racing, Performance |
| Matériau | Acier, Aluminium |
| Type de joue | standard |
| Course du vilebrequin | 45 mm |
| Longueur de bielle centre-centre | 90 mm |
| Longueur totale du maneton côté embrayage | 57 mm |
| Longueur totale du maneton côté allumage | 66 mm |
| Ø des joues de manivelle | 69.9 mm |
| Type de filetage | MF10x1 (filetage fin) |
| Ø œil de bielle | 15 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Largeur des joues de manivelle | 34 mm |
| Longueur 1er paragraphe | 14 mm |
| Longueur 2e paragraphe | 15 mm |
| Longueur 3e alinéa | 10 mm |
| Puch | Z50 (X30 Sport) Z50 (X30 Velux) 2 vitesses MS, MV, MV50 |
