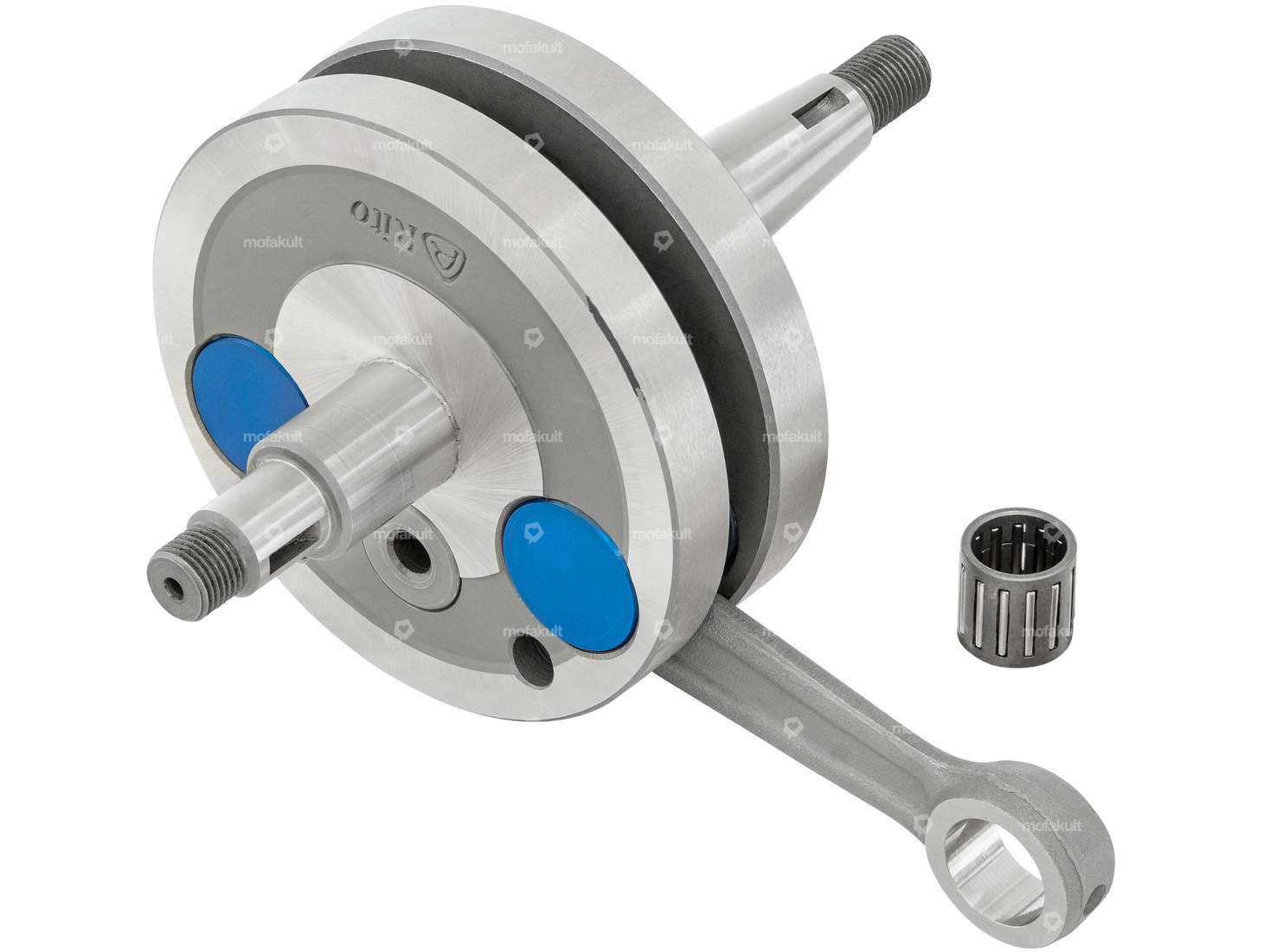

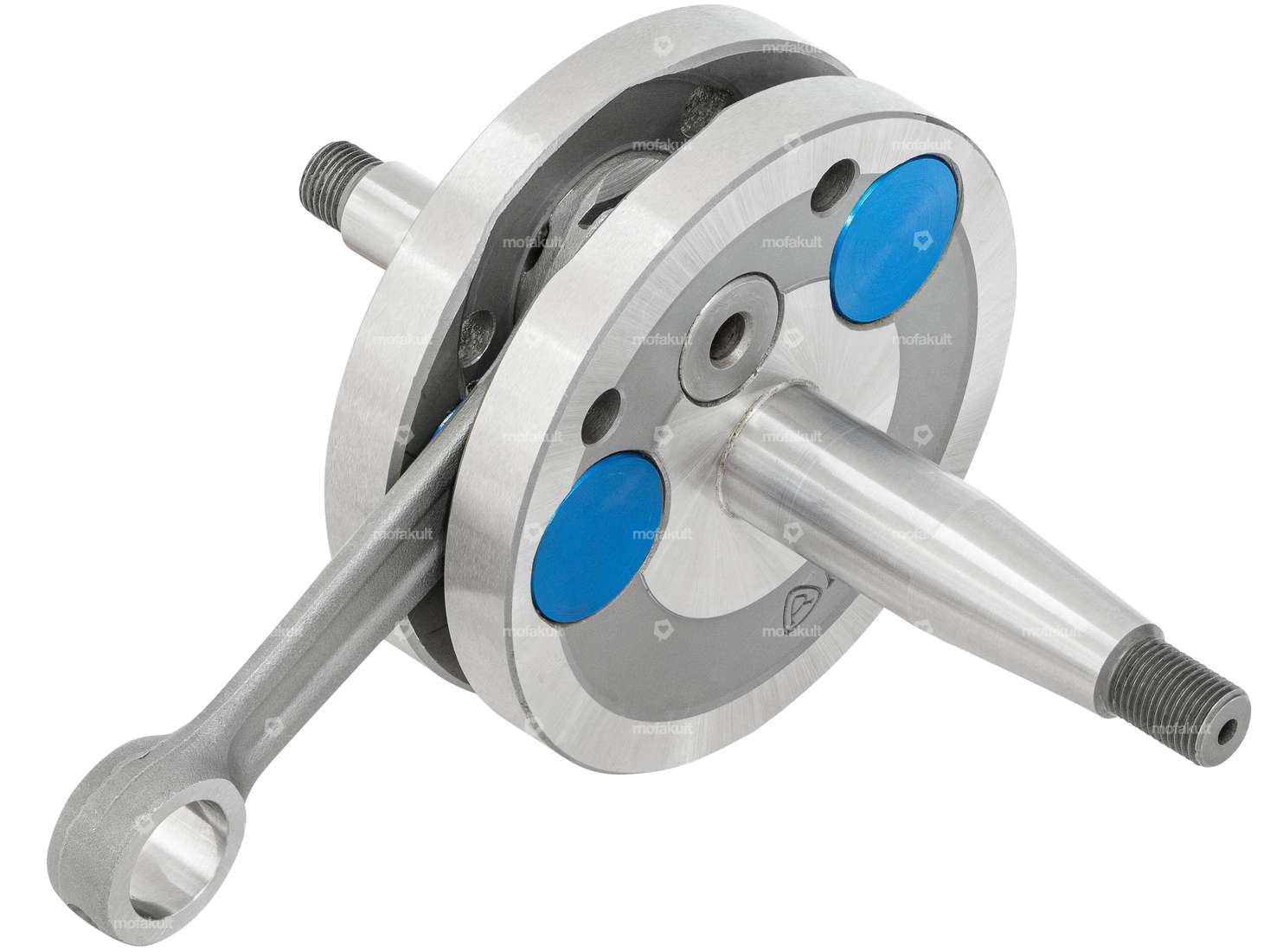

Le légendaire vilebrequin à joues pleines pour les cyclomoteurs/moteurs Sachs 50/3 (à ne pas confondre avec les moteurs 503), qui disposent de paliers de vilebrequin L17.
Un vilebrequin à joues pleines de 1062 grammes, de haute qualité et parfaitement adapté, qui a fait ses preuves lors de différents tests de charge.
Ce vilebrequin a été conçu pour être utilisé dans des moteurs avec une forte augmentation de puissance.
Tous les trous d'équilibrage dans les joues ont été obturés par des inserts en aluminium pour une pré-compression maximale.
La bielle massive est dotée d'un boulon de bielle Ø ; 16 mm plus solide, qui est creux à l'intérieur pour un meilleur équilibrage.
Dimensions:
- Longueur totale du pivot de joue côté embrayage : 43 mm
- Longueur totale du pivot de joue côté embrayage : 69.9 mm
- Ø ; 1er épaulement (côté embrayage) : 17 mm
- Ø ; 2e talon (côté accouplement) : 12 mm
- Filetage côté accouplement : MF10x1 mm
- Ø ; talon (côté accouplement) : 17 mm
- Filetage côté embrayage : MF10x1 mm
- Ø ; Joues de manivelle : 85 mm
- Largeur des joues de manivelle : 30.1 mm
- Ø ; oeil de bielle en haut : 15 mm
- Ø ; axe de bielle en bas : 16 mm
- Longueur de bielle : 85 mm
- Course : 42 mm
- Poids (y compris. Bielle : 1062 grammes
Le roulement à aiguilles (12/15 x14.7 mm) est inclus dans la livraison.
Tu trouveras les roulements et les bagues Simmerring correspondants dans les accessoires.
Conseil de montage: La jonction entre les joues de manivelle et les pivots de joues est dotée d'un léger rayon pour renforcer le tout. Afin d'obtenir une distance propre, la première rondelle d'écartement à gauche et à droite doit être pourvue d'un léger chanfrein. Celle-ci se pose alors proprement sur le chanfrein et se centre ainsi de manière optimale. Les autres rondelles d'écartement peuvent être utilisées normalement.

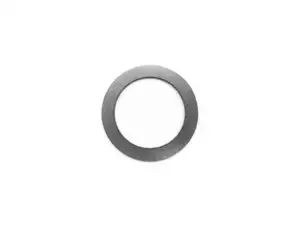

Tu trouveras les rondelles d'écartement ainsi que les roulements correspondants dans les accessoires.
Produit de qualité du fabricant portugais Rito.
| Poids | 1062 g |
| Fabricant | Rito |
| Champ d'application | Tuning, Racing |
| Matériau | Acier, Aluminium |
| Type de joue | Vollwangen |
| Course du vilebrequin | 42 mm |
| Longueur de bielle centre-centre | 85 mm |
| Type de filetage | MF10x1 (filetage fin) |
| Longueur totale du maneton côté embrayage | 43 mm |
| Longueur totale du maneton côté allumage | 69.9 mm |
| Ø des joues de manivelle | 85 mm |
| Ø œil de bielle | 15 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Dimension du roulement à aiguilles | 12 / 15 x 14.7 mm (axe 12) |
| Largeur des joues de manivelle | 30.1 mm |
| Longueur 1er paragraphe | 17 mm |
| Longueur 2e paragraphe | 12 mm |
| Sachs | 50/3 50/4 - MLFB (2.6 CV), LKH (4,5 CV) |
Évaluations
Accessories & Related Products
swiing® ingenious Extracteur L17 / BO15 / E15 Palier d'épaulement
Clé de tirage: 8 mm · Clé de tirage: 19 mm · Diamètre: 24 mm · Diamètre: 40.3 mm · Envergure: 24 mm · Fabricant: swiing® pièces ingénieuses · Profondeur de serrage: 10 mm · Plateau de décollage: BO15 · Plateau de décollage: E15 · Plateau de décollage: L17 · Champ d'application: Outil de (dé)montage · Surface: galvanisé bleu · Nombre de composants: 1 pcs · Type de filetage: M6x1 (filetage standard) · Type de filetage: M8x1.25 (filetage standard) · Longueur totale: 120 mm
EUR 50.60

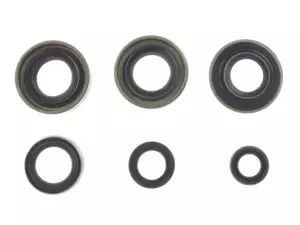

Kit de joints d'arbre 3 & 4 vitesses Kickstarter | Sachs
Largeur: 2.5 mm · Largeur: 3.5 mm · Largeur: 4 mm · Largeur: 4.5 mm · Largeur: 7 mm · Ø extérieur: 16 mm · Ø extérieur: 19 mm · Ø extérieur: 24 mm · Ø extérieur: 30 mm · Ø extérieur: 31.5 mm · Ø intérieur: 10 mm · Ø intérieur: 13.8 mm · Ø intérieur: 14.96 mm · Ø intérieur: 15 mm · Ø intérieur: 17 mm
EUR 37.90

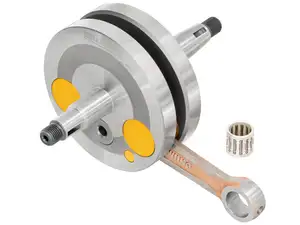

swiing® ingenious Vilebrequin "High End" | Sachs 503 2AL, 2BL
Fabricant: swiing® pièces ingénieuses · Matériau: Acier · Matériau: Aluminium · Type de joue: Vollwangen · Type de filetage: MF10x1 (filetage fin) · Course du vilebrequin: 42 mm · Longueur de bielle centre-centre: 85 mm · Nombre de vitesses: 2 pcs · Longueur totale du maneton côté embrayage: 43.5 mm · Longueur totale du maneton côté allumage: 63.4 mm · Longueur du filetage: 8 mm · Longueur du filetage: 11 mm · Ø des joues de manivelle: 85 mm · Ø œil de bielle: 15 mm · Ø de l’axe du piston (B): 12 mm · Ø siège du palier (côté accouplement): 15 mm · Ø siège du palier (côté allumage): 15 mm · Dimension du roulement à aiguilles: 12 / 15 x 14.2 mm (axe 12) · Largeur des joues de manivelle: 30.1 mm · Longueur 1er paragraphe: 21 mm · Longueur 2e paragraphe: 13 mm · Champ d'application: Haut de gamme · Champ d'application: Racing · Champ d'application: Tuning · Ø 1er épaulement (côté accouplement): 15 mm · Ø 2e alinéa (côté accouplement): 12 mm · Longueur du talon (côté allumage): 35 mm
EUR 213.00
Pas en stock
Hot

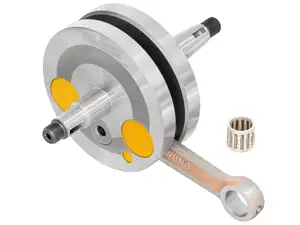

swiing® ingenious Vilebrequin "High End" | Sachs 50/2, 50/3
Fabricant: swiing® pièces ingénieuses · Type de joue: Vollwangen · Type de filetage: MF10x1 (filetage fin) · Course du vilebrequin: 42 mm · Longueur de bielle centre-centre: 85 mm · Poids: 1038 g · Longueur totale du maneton côté embrayage: 40.7 mm · Longueur totale du maneton côté allumage: 63.4 mm · Ø des joues de manivelle: 85 mm · Ø œil de bielle: 15 mm · Ø de l’axe du piston (B): 12 mm · Ø siège du palier (côté accouplement): 15 mm · Ø siège du palier (côté allumage): 15 mm · Dimension du roulement à aiguilles: 12 / 15 x 14.2 mm (axe 12) · Largeur des joues de manivelle: 30.1 mm · Champ d'application: Haut de gamme
EUR 213.00
Pas en stock
Les fans de mobylette aussi acheté
Hot
Fiche de bougie d'allumage BERU / 1 kΩ déparasitée
Fabricant: BERU · Matériau: Tôle (acier) · Couleur: argent · Logement de la fiche de bougie: M4 · Câble disponible: Non · Déparasité: Oui · Résistance: 1000 Ω · Sous-catégorie: Cosse de bougie d'allumage · Ø du câble: 5 mm · Ø du câble: 7 mm · Pony numéro OEM: A2099 · Sachs N° OEM: 0265 100 00
EUR 10.10
Roulement à billes d'épaulement NSK L17
Cage de roulement: cage en laiton guidée par des billes · Numéro de stock: L17 · Largeur de la bague intérieure: 10 mm · Fabricant: NSK · Jeu de palier: CN (standard) · Matériau: Acier · Matériau: Laiton · Surface: nu / huilé · Type de palier: palier épaulé · Largeur: 10 mm · Ø extérieur: 40 mm · Ø intérieur: 17 mm · Roulement à billes fermé: Non · Champ d'application: Standard
EUR 22.50
Kit d'étanchéité avec bagues d'étanchéité de l'arbre, membrane, version | Sachs 50/2
Ø intérieur de la sortie: 28 mm · Distance entre les trous de l'entrée: 31 mm · Distance entre les trous de l'entrée: 67 - 31 mm · Nombre de composants: 16 pcs · Schéma des trous [mm]: 60 x 40 · Champ d'application: Standard · Pony numéro OEM: A2548 · Sachs N° OEM: 0286 125 021
EUR 46.00
Kit de joints d'arbre 3 & 4 vitesses Kickstarter | Sachs
Largeur: 2.5 mm · Largeur: 3.5 mm · Largeur: 4 mm · Largeur: 4.5 mm · Largeur: 7 mm · Ø extérieur: 16 mm · Ø extérieur: 19 mm · Ø extérieur: 24 mm · Ø extérieur: 30 mm · Ø extérieur: 31.5 mm · Ø intérieur: 10 mm · Ø intérieur: 13.8 mm · Ø intérieur: 14.96 mm · Ø intérieur: 15 mm · Ø intérieur: 17 mm
EUR 37.90

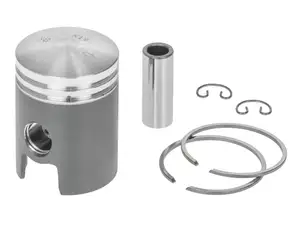

Piston Meteor Racing 38 mm | Sachs 50/2 & 503
