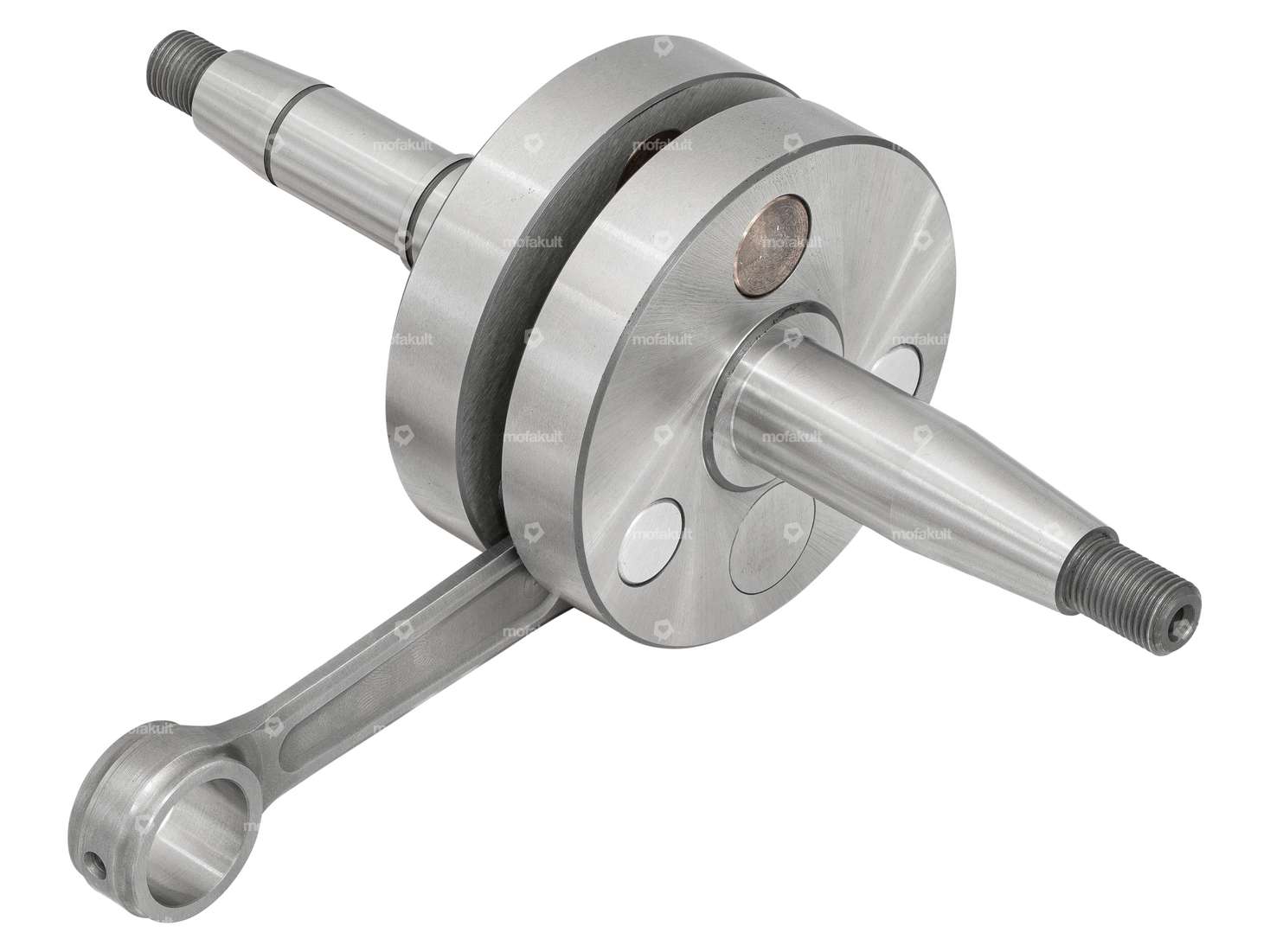

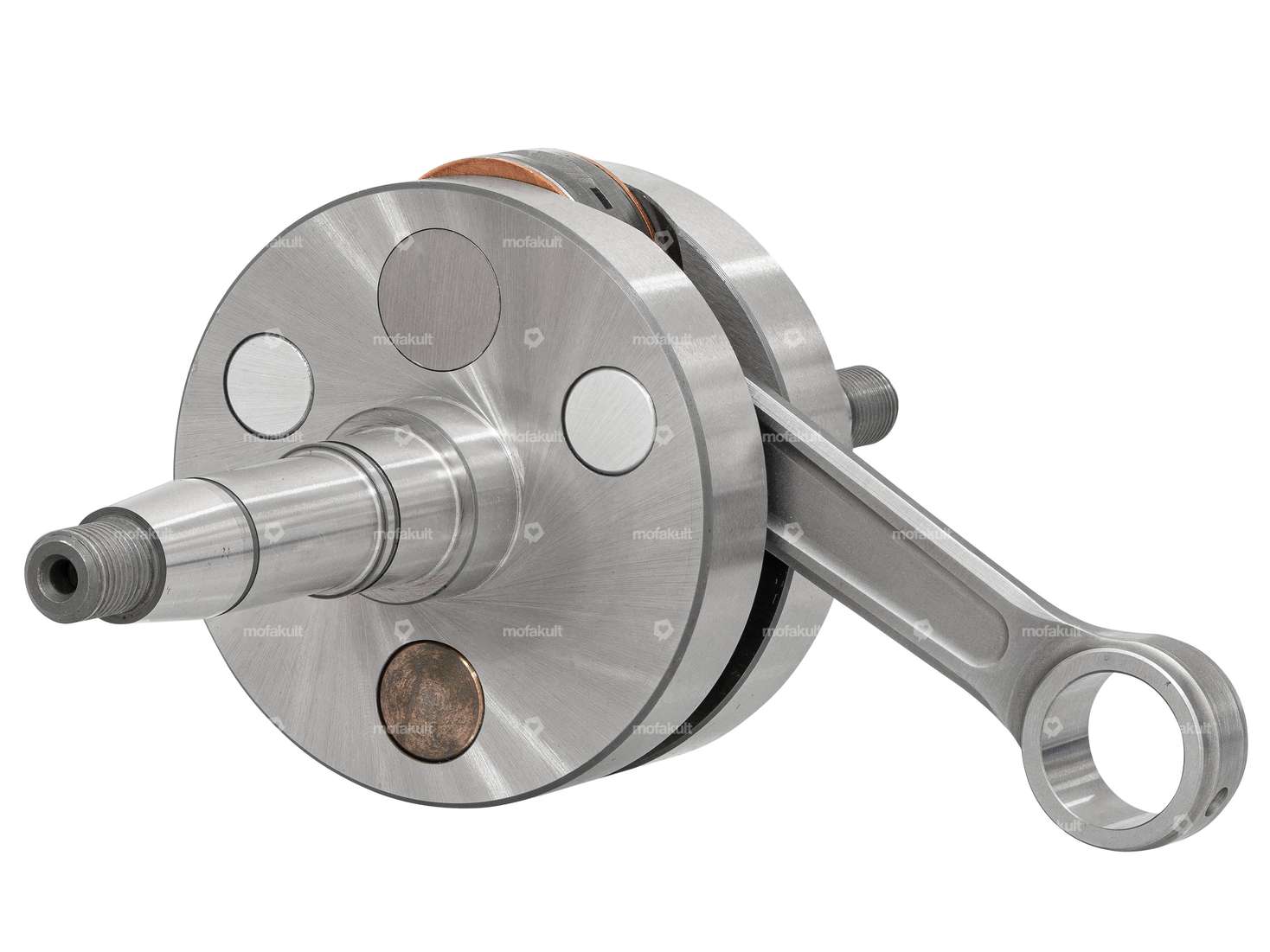

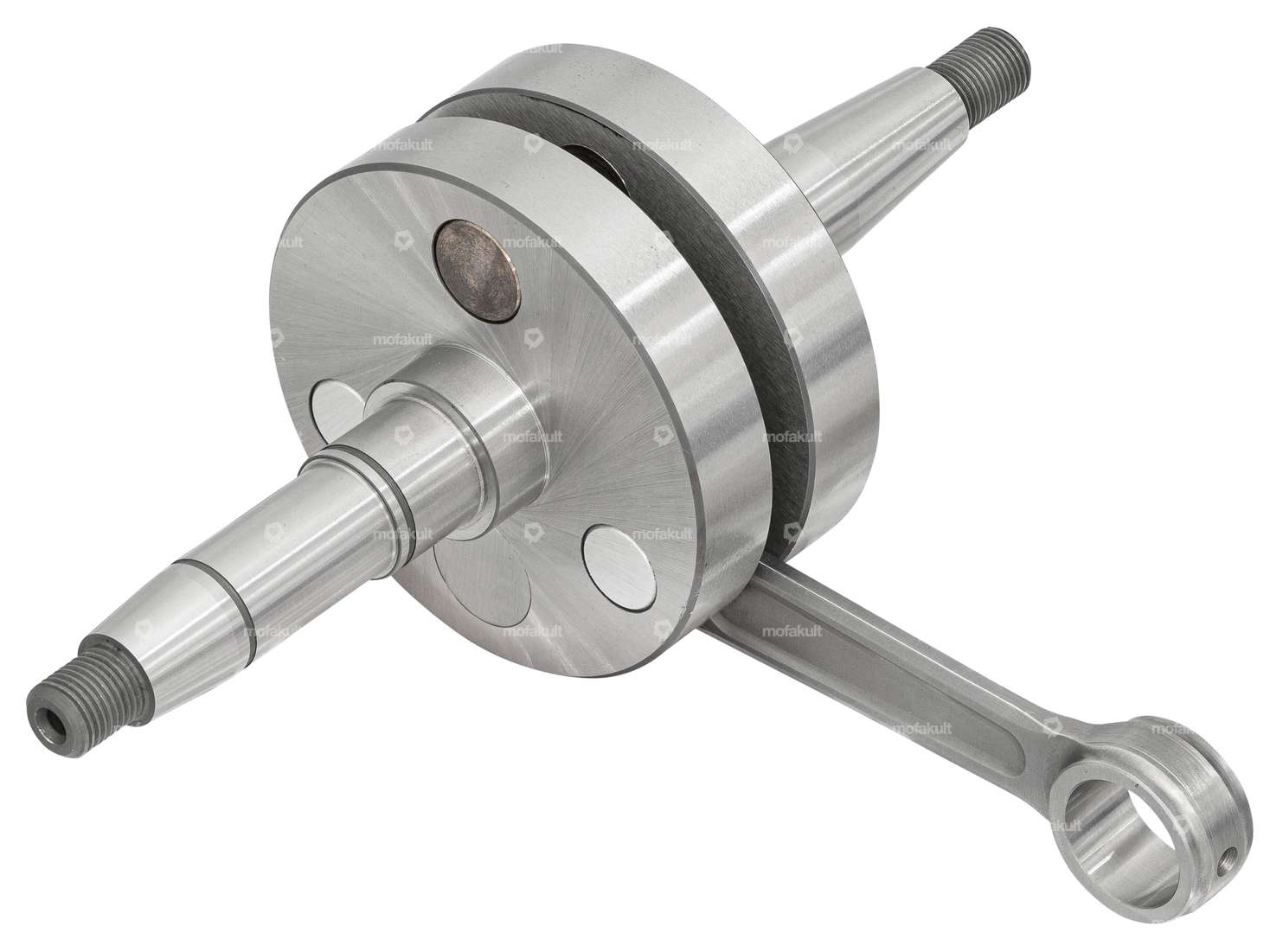

Vilebrequin à joues pleines pour les moteurs Puch E50 montés sur les cyclomoteurs Puch Maxi S / N.
Le vilebrequin avec une course originale de 43 mm est fabriqué en acier forgé, ce qui le rend plus robuste et plus résistant que les vilebrequins standard habituels.
Pour un équilibrage et une pré-compression parfaits du vilebrequin, les trous d'équilibrage sont fermés par des bouchons en tungstène.
L'oeil de bielle a un diamètre de 17 mm. Il est donc possible d'utiliser différents roulements à aiguilles si un axe de piston de 12, 13 ou 14 mm est utilisé.
Longueur totale du tourillon de joue côté embrayage : 75 mm
Longueur totale du tourillon de joue côté embrayage : 67 mm
Ø ; 1er paragraphe (côté embrayage) : 22 mm
Ø ; 2ème talon (côté embrayage) : 17 mm
Ø ; 3ème talon (côté embrayage) : 15 mm
Ø ; talon (côté embrayage) : 17 mm
Ø ; Joues de manivelle : 70 mm
Largeur des joues de manivelle : 34 mm
Ø ; Oeil de bielle : 17 mm
Longueur de la bielle : 90 mm
Course : 43 mm
Attention : le roulement à aiguilles n'est pas compris dans la livraison. Il doit être commandé séparément.
En outre, le boîtier doit être évidé au milieu pour que la bielle renforcée ne frotte pas contre le boîtier. Tu trouveras les instructions du fabricant à ce sujet dans le lien de téléchargement.
Pour le vilebrequin, il est possible d'utiliser le jeu de paliers pour l'ancien modèle avec une bague intérieure de palier de 12 mm de large.
| Type de joue | Vollwangen |
| Course du vilebrequin | 43 mm |
| Ø de l’axe du piston (B) | 12 mm, 13 mm, 14 mm |
| Longueur de bielle centre-centre | 90 mm |
| Longueur totale du maneton côté embrayage | 75 mm |
| Longueur totale du maneton côté allumage | 67 mm |
| Ø des joues de manivelle | 70 mm |
| Ø œil de bielle | 17 mm |
| Ø siège du palier (côté accouplement) | 17 mm |
| Ø siège du palier (côté allumage) | 17 mm |
| Champ d'application | Standard |
| Largeur des joues de manivelle | 34 mm |
| Puch | E50 |
Évaluations
Accessories & Related Products
Vilebrequin Rito Racing | Puch E50
Fabricant: Rito · Matériau: Acier · Type de joue: Vollwangen · Champ d'application: Racing · Champ d'application: Tuning · Course du vilebrequin: 43 mm · Longueur de bielle centre-centre: 90 mm · Poids: 970 g · Nombre de vitesses: 1 pcs · Longueur totale du maneton côté embrayage: 74 mm · Longueur totale du maneton côté allumage: 67 mm · Ø des joues de manivelle: 69.9 mm · Type de filetage: MF10x1 (filetage fin) · Ø œil de bielle: 15 mm · Longueur du filetage: 11 mm · Longueur du filetage: 14 mm · Ø de l’axe du piston (B): 12 mm · Ø siège du palier (côté accouplement): 17 mm · Ø siège du palier (côté allumage): 17 mm · Dimension du roulement à aiguilles: 12 / 15 x 15 mm (axe 12) · Largeur des joues de manivelle: 34 mm · Longueur 1er paragraphe: 9 mm · Longueur 2e paragraphe: 14.5 mm · Longueur 3e alinéa: 25 mm · Ø 1er épaulement (côté accouplement): 22 mm · Ø 2e alinéa (côté accouplement): 17 mm · Ø 3e alinéa (côté accouplement): 15 mm · Longueur du talon (côté allumage): 26.3 mm
EUR 176.60
Stage6 Roulement à aiguilles 12/17/15 Roulement de bielle "Racing" Cage d'argent
Cage de roulement: Cage d'argent · Fabricant: Stage6 · Ø intérieur: 12 mm · Type de palier: Couronne de roulement à aiguilles · Ø extérieur: 17 mm · Largeur: 15 mm · Dimension du roulement à aiguilles: 12/17 x 15
EUR 23.00
Les fans de mobylette aussi acheté

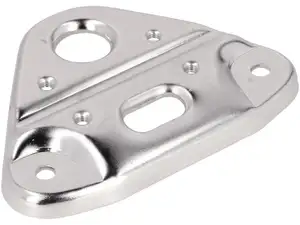

EBR Té de fourche supérieur standard chrome | Puch
Fabricant: EBR · Couleur: Chrome · Matériau: Acier · Surface: chromé · Distance entre les longerons (centre-centre): 120 mm · Ø intérieur du tube de direction: 26 mm · Type de filetage: M7x1 (filetage standard) · Schéma des trous [mm]: 29.5 x 60
EUR 34.50

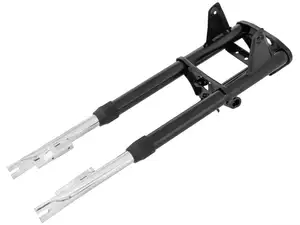

Fourche EBR avec antivol noir | Puch Maxi
Fabricant: EBR · Couleur: Chrome · Couleur: noir · Matériau: Acier · Surface: chromé · Surface: verni · Type de filetage: MF26x1 (filetage fin) · Réglable: Non · Distance entre les longerons (centre-centre): 120 mm · Ø extérieur du tube de direction: 26.2 mm · Ø intérieur du tube de direction: 22.3 mm · Ø montants: 23 mm · Longueur du tube de direction: 180 mm · Longueur du filetage: 57 mm · Pont de fourche - centre de l'axe de roue: 385 mm · Distance entre la cameet le centre de l'axe: 40 mm · Longueur totale: 580 mm
EUR 184.70
Pas en stock
Bullet cigare Ø 28 / 70 mm chrome (échappement reso)
Fabricant: Fabriqué au Portugal · Matériau: Acier · Surface: chromé · Ø extérieur: 70 mm · Longueur totale: 740 mm · Couleur: Chrome · Type de fixation: collier de serrage vissé · Ø raccordement intérieur: 28 mm · Type d'échappement: Cigare
EUR 103.80
Guidon plaque de fourche 28.5 cm chrome (qualité 1A) | Puch Maxi
Matériau: Acier · Surface: chromé · Largeur: 635 mm · Longueur du logement de la plaque de fourche: 75 mm · Hauteur: 285 mm · Ø extérieur: 22 mm · Diamètre de serrage: 22 mm · Longueur des extrémités du guidon: 160 mm · Barre transversale: Oui · Ø entretoise: 10 mm · Longueur de l'étai: 240 mm · Type de fixation: Platine de fourche
EUR 46.10

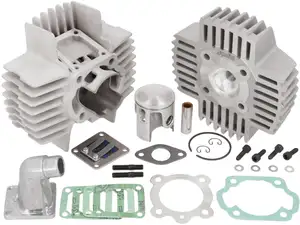

Kit cylindre Polini 43.5 mm membrane avec tête | Puch
