Montageanleitung

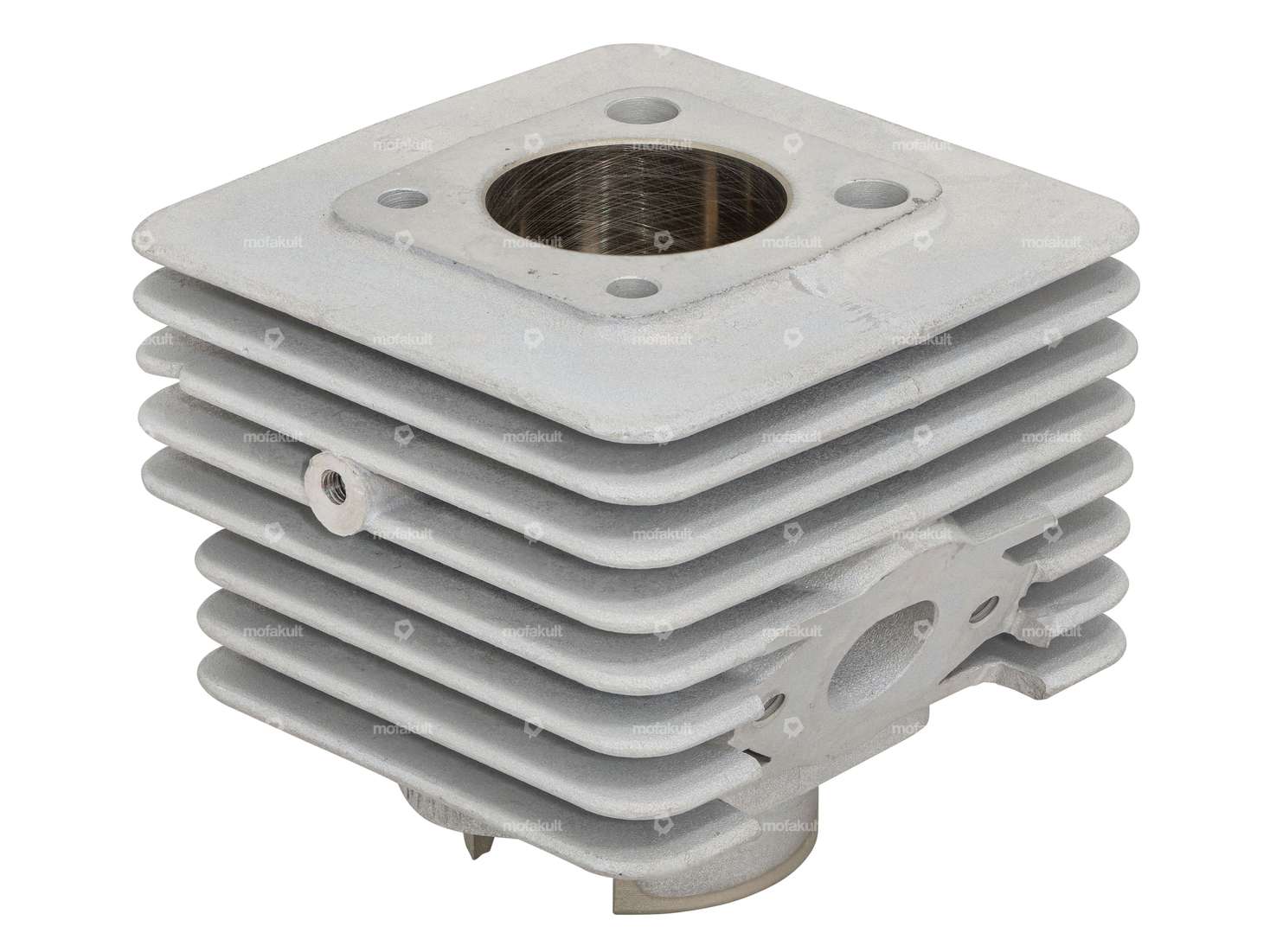

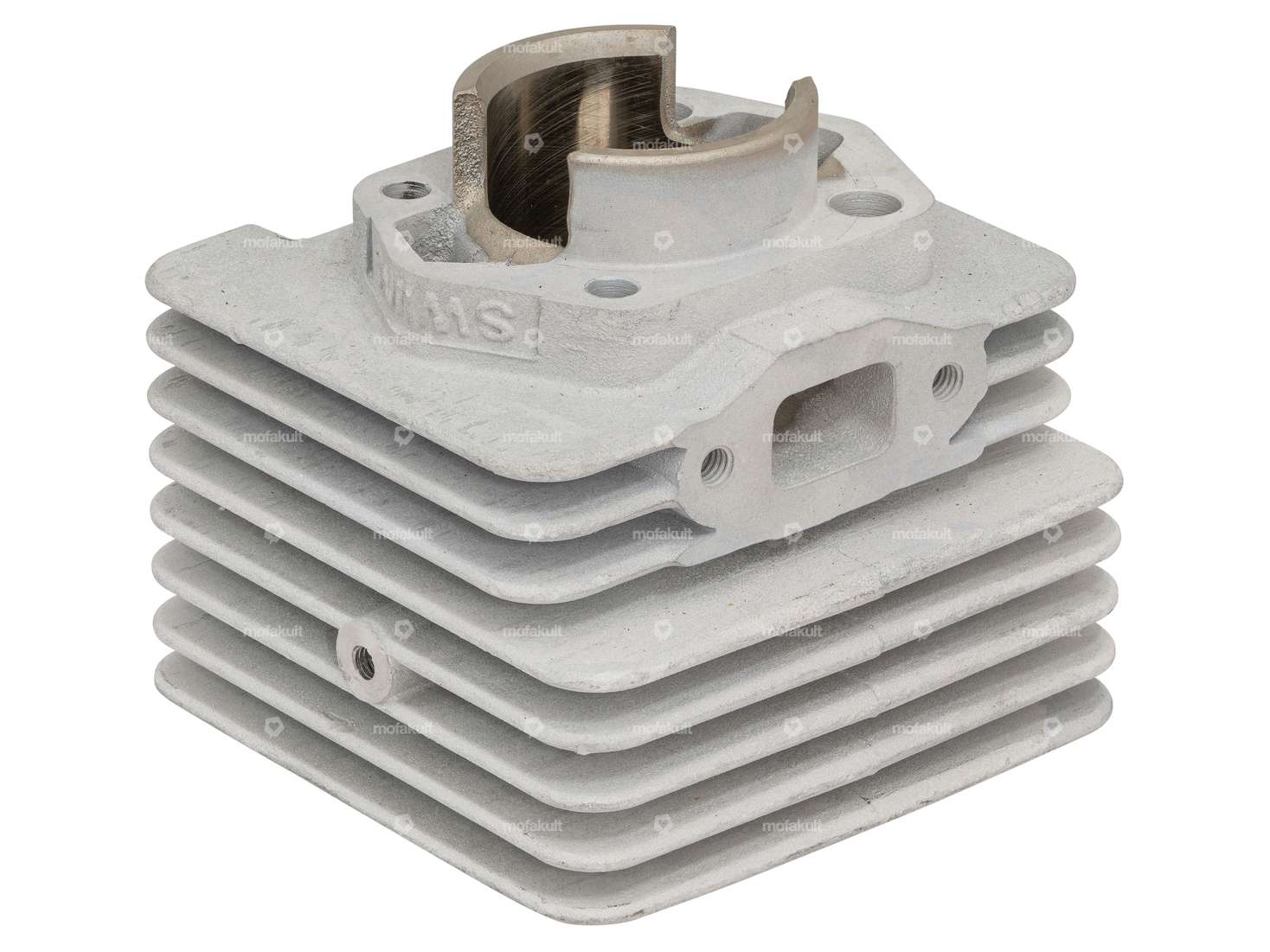

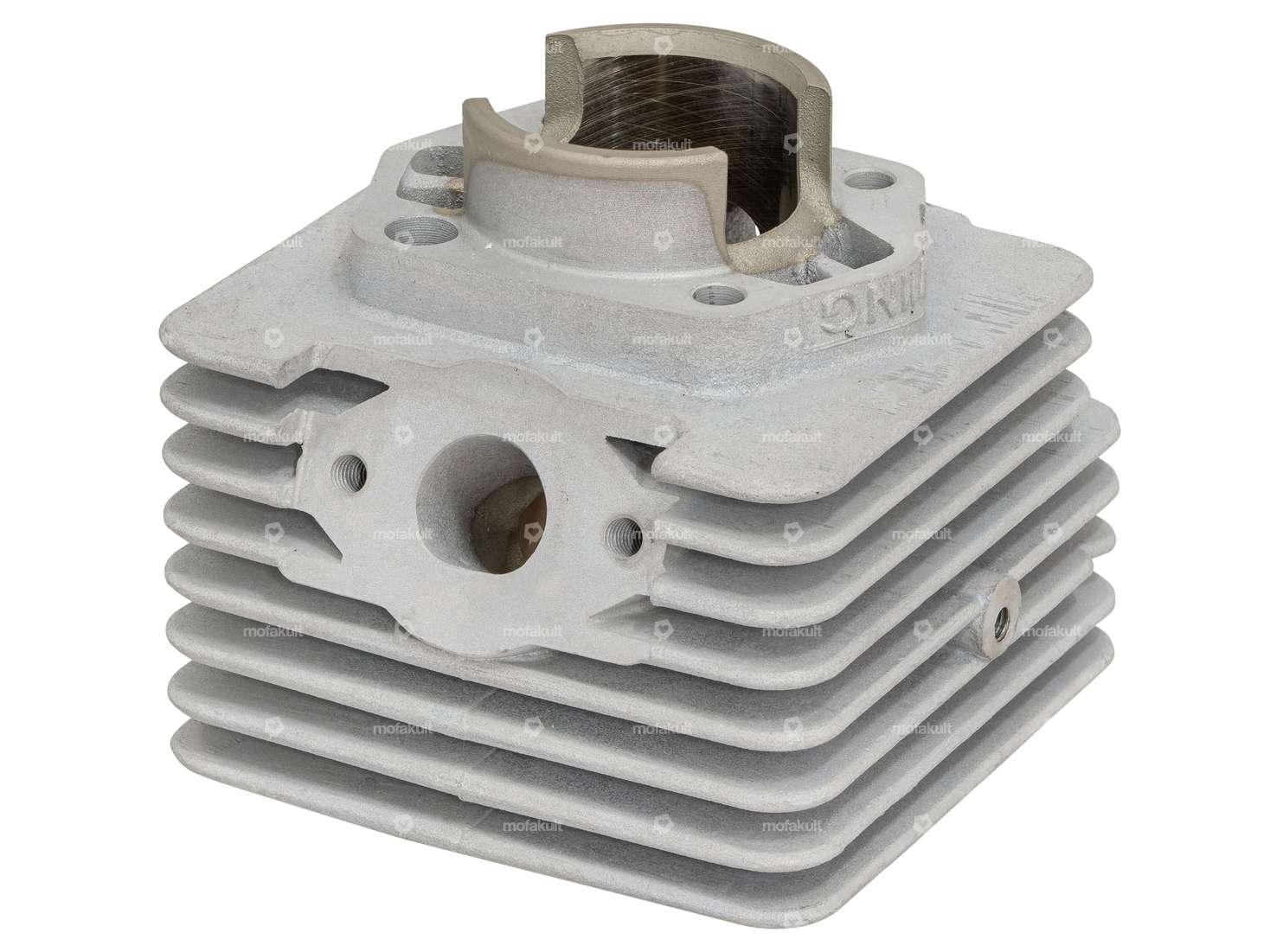

39 mm Rennzylinder inkl. Kopf für dein Zündapp Bergsteiger M25 und M50 Mofa / Moped mit einem Typ 247 Motor.
Der hochwertige Rennsatz inkl. Zylinderkopf der Qualitätsmarke swiing® ingenious gepaart mit dem legendären VERTEX-Kolben in Erstausstatter-Qualität übertrifft garantiert alle Erwartungen und setzt neue Meilensteine in der Mofaszene.
Mit entsprechender Einstellung bringst du kräftige 2.8 PS aufs Hinterrad. Für jene, die etwas mehr Dampf haben möchten, können auf den 44 mm Tuningzylinder ausweichen, mit welchem unglaubliche, geprüfte 5.9 PS möglich sind.
Folgende Attribute zeichnen den Zylinder aus:
- Nikasilbeschichtung für optimale Schmierung und Langlebigkeit
- geteilte Überströmkanäle für optimierten Gemischstrom
- Passung am Zylinderkopf für perfekte Führung
- porenreine Oberfläche
- sämtliche Dicht- und Anschlussflächen sind plangefräst
Sämtliche Hinweise zum Einbau / Einfahren des Zylinders werden im Video erläutert.

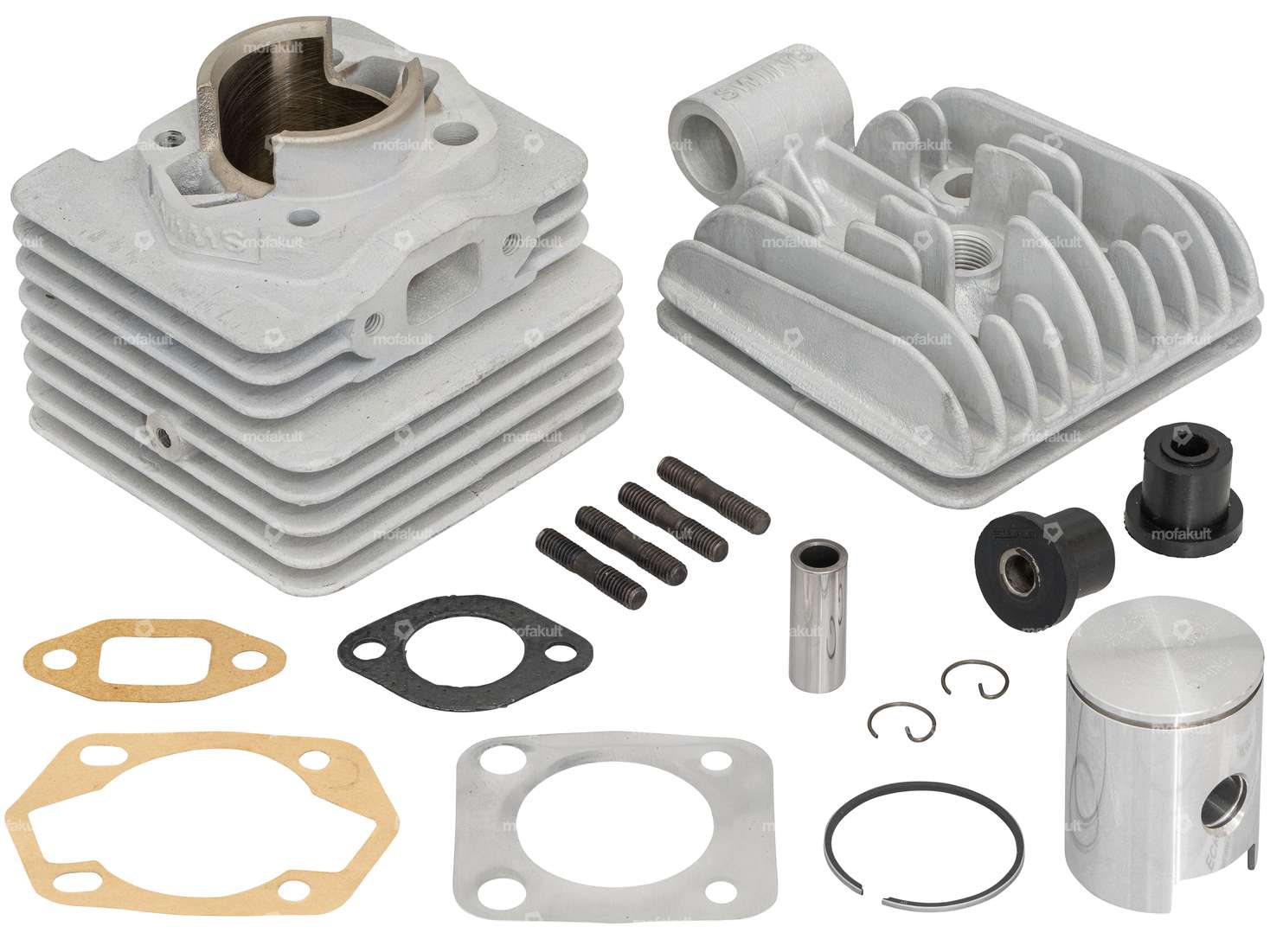

Wie abgebildet sind im Lieferumfang die beiden Silentblöcke für den Zylinderkopf, sowie hochwertige Stehbolzen für Ein- und Auslass enthalten.
Bitte wähle im Auswahlfeld den gewünschten Zylinderkopf mit oder ohne Dekompression-Bohrung.
Hinweis: Bei Zündapp-Motoren mit einem 85 mm Kurzpleuel muss dieser für die Verwendung des Zylinders erst auf einen Langpleuel mit einer Länge von 91 mm (Mitte - Mitte) umgerüstet werden.
Beim Kauf dieses Komplettsets gibt es satte Prozente auf den Verkaufspreis der Einzelteile.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Lochabstand Auslass: 40 mm · Ø Auslass innen: 18.6 mm · Lochbild [mm]: 44 x 44 · Kurbelwellenhub: 42 mm · Ø Kolbenbolzen (B): 12 mm · Hubraum: 50 ccm · Lochabstand Einlass: 40 mm · Auslassart: schräg · Gewinde Auslass: M6x1 (Standardgewinde) · Ø Zylinderhals: 48 mm · Anzahl Befestigungspunkte: 4 Stk. · Anwendungsbereich: Tuning · Einlassfenster: 20.7 x 13 · Dekompressor: Nein · Getarnt: Nein · Gewinde Einlass: M6x1 (Standardgewinde) · Hersteller: swiing® ingenious parts · Material: Aluminium · Oberfläche: sandgestrahlt · Nenndurchmesser: 39 mm
Ø Bund: 25.5 mm · Ø innen: 8.2 mm · Gesamtlänge: 21 mm · Ø aussen: 19 mm · Material: Gummi, Stahl · Hersteller: swiing® revival parts
| Hersteller | swiing® ingenious parts, Vertex |
| Getarnt | Nein |
| Kurbelwellenhub | 42 mm |
| Hubraum | 50 ccm |
| Material | Aluminium |
| Oberfläche | sandgestrahlt |
| Nenndurchmesser | 39 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Anzahl Befestigungspunkte | 4 Stk. |
| Auslassart | schräg |
| Anwendungsbereich | Tuning |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Dekompressor | Nein |
| Zündapp | Mofa 25 (M 25) / Moped M 50 Bergsteiger (Typ 247-434) |
