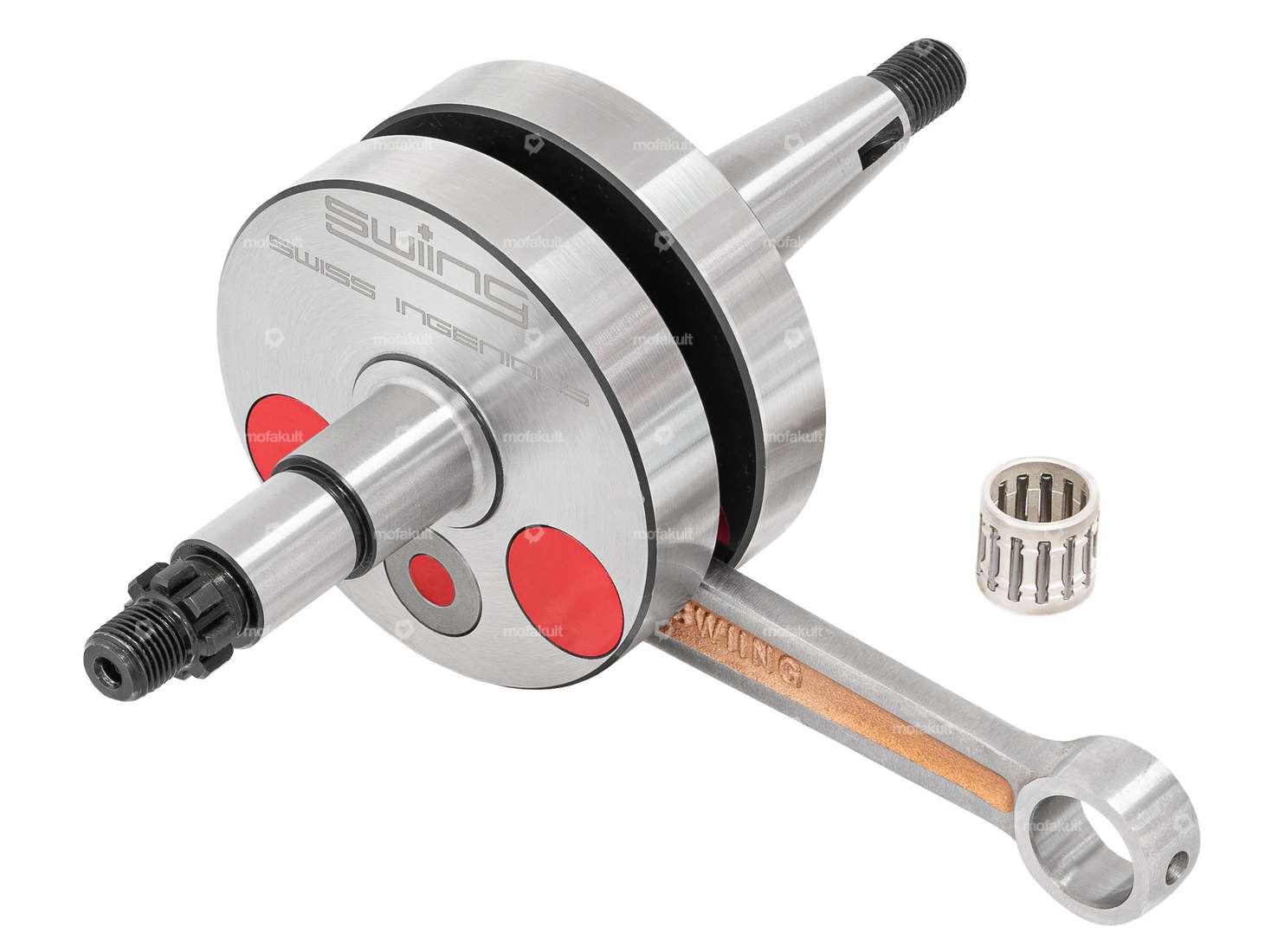

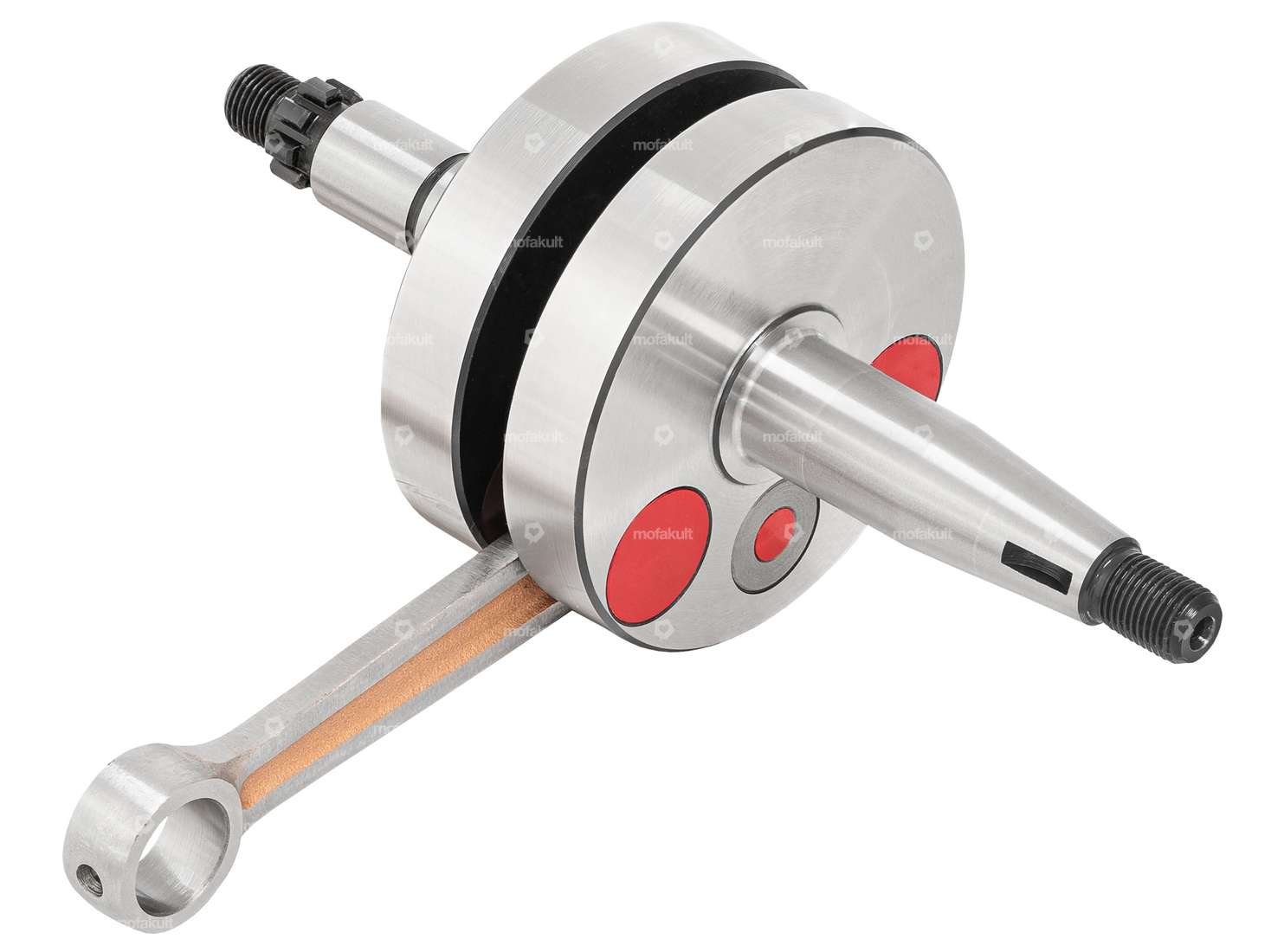

Vollwangen-Kurbelwelle mit verstärktem Pleuel passend zu handgeschalteten Puch X30 Sport NS / NL Mofas / Mopeds mit Z50 Motoren (nicht für Puch X30 Velux Motoren geeignet).
Hochwertige und passgenaue Rennkurbelwelle, welche sich bei verschiedensten Belastungstests bewährt hat. Wurde für den Einsatz in Motoren mit grosser Leistungssteigerung konzipiert.
Sämtliche Wuchtungsbohrungen in den Wangen wurden für maximale Vorverdichtung mit Aluminiumeinsätzen verschlossen. Auch ist das Pleuel dieser Kurbelwelle poliert. Zudem handelt es sich bei den Pleuellagern um Silberlager, welche über ausgezeichnete Notlaufeigenschaften verfügen.
Abmessungen der Kurbelwelle:
- Gesamtlänge kupplungsseitiger Kurbelzapfen: 57 mm
- Gesamtlänge zündungsseitiger Kurbelzapfen: 66 mm
- Länge 1. Absatz (kupplungsseitig): 20 mm
- Länge 2. Absatz (kupplungsseitig) 19 mm
- Ø 1. Absatz (kupplungsseitig): 17 mm
- Ø 2. Absatz (kupplungsseitig): 15 mm
- Gewinde (kupplungsseitig): MF10x1 mm
- Länge Absatz (zündungsseitig): 26.3 mm
- Ø Absatz (zündungsseitig): 17 mm
- Gewinde (zündungsseitig): MF10x1 mm
- Ø Kurbelwangen: 70 mm
- Breite Kurbelwangen: 34 mm
- Ø Pleuelauge oben: 15 mm
- Ø Pleuelbolzen unten: 16 mm
- Pleuellänge (Mitte-Mitte): 90 mm
- Hub: 43 mm
- Gewicht (inkl. Pleuel): 954 Gramm
- Dimension Nadellager: Ø 12 / 15 x 14.2 mm (axe 12)
Das Nadellager ist im Lieferumfang enthalten.
Jede swiing® «High-End» und «Wolfram Edition» Kurbelwelle wird von uns auf unter 0.02 mm genau feingewuchtet für maximale Laufruhe und höchste Performance.
Hinweis: Sollte der Kupplungskorb bei der Montage klemmen bzw. blockieren, so muss eine dünnere Anlaufscheibe (Ø22/15/...) verbaut werden.
Eine Auswahl an Anlaufscheiben findest du unter den Zubehörprodukten.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
| Dimension Nadellager | 12 / 15 x 14.2 mm (axe 12) |
| Hersteller | swiing® ingenious parts |
| Material | Stahl, Aluminium |
| Wangenart | Vollwangen |
| Kurbelwellenhub | 43 mm |
| Anwendungsbereich | Racing, Tuning |
| Ø Kolbenbolzen (B) | 12 mm |
| Pleuellänge Mitte-Mitte | 90 mm |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 57 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 66 mm |
| Ø Kurbelwangen | 70 mm |
| Gewindeart | MF10x1 (Feingewinde) |
| Ø Pleuelauge | 15 mm |
| Ø Lagersitz (kupplungsseitig) | 17 mm |
| Gewicht | 954 g |
| Ø Lagersitz (zündungsseitig) | 17 mm |
| Gewindelänge | 10 mm, 13 mm |
| Breite Kurbelwangen | 34 mm |
| Länge 1. Absatz | 20 mm |
| Länge 2. Absatz | 19 mm |
| Ø 1. Absatz (kupplungsseitig) | 17 mm |
| Ø 2. Absatz (kupplungsseitig) | 15 mm |
| Länge Absatz (zündungsseitig) | 26.3 mm |
| Anzahl Gänge | 2 Stk. |
| Puch | Z50 (X30 Sport) |
